FT型补偿接头

产品介绍





一、FT型平衡式补偿接头介绍

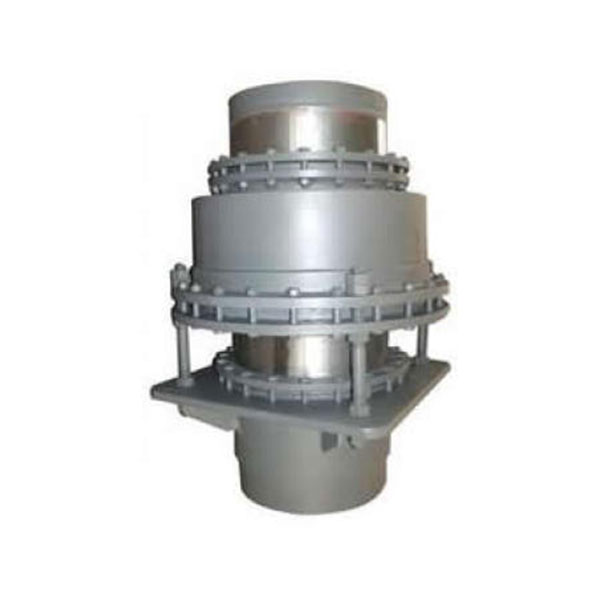

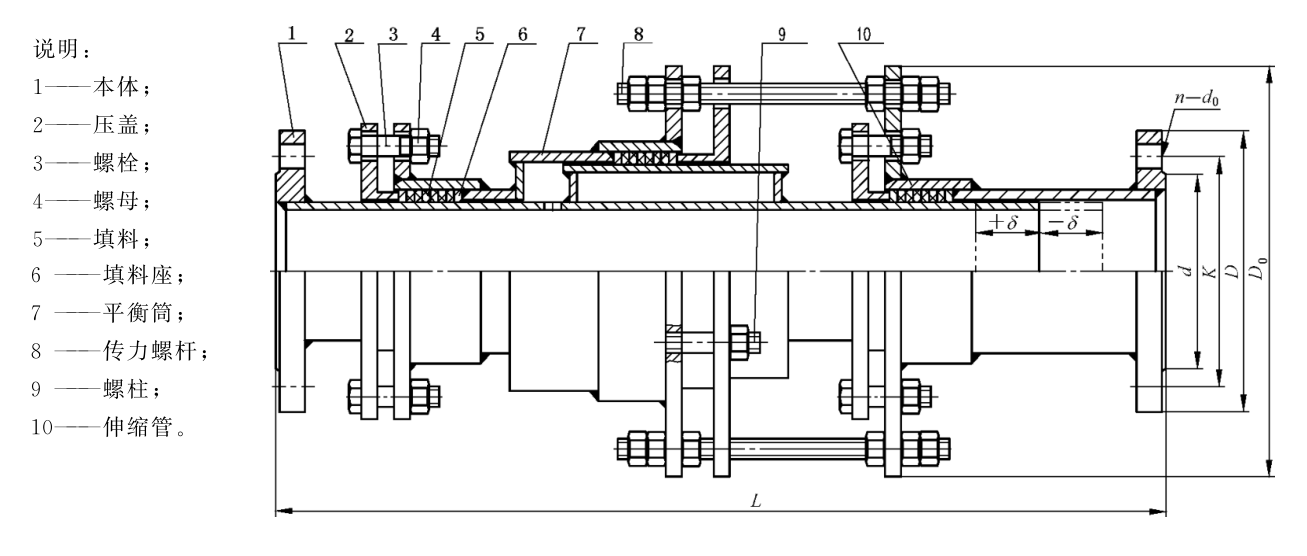

FT型平衡式补偿接头是由本体、压盖、螺栓、螺母、密封填料、填料座、平衡筒、传力螺杆、螺柱、伸缩管组成的松套连接管道的装置。主要用于在吸收轴向位移的同时能平衡内压推力的补偿接头，能够实现管道的轴向位移的补偿，并且通过自身的弹性结构平衡轴向推力，从而节省了支架的安装，节省了大量的工程费用，特别适用于高空的安装。

FT型填料式压力平衡型补偿接头是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管横截面积相等，伸缩接头工作时在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。

二、FT型平衡式补偿接头应用范围
FT型平衡式补偿接头是解决管道热胀冷缩的一种设备，能防止管道因超量位移导致补

偿接头的泄漏和损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道

松套连接。可广泛应用于冶金、石油、化工、电力、轻工、纺织、建筑和国防建设等行业中，

在各种管道系统的铺设过程中，为了补偿因热胀冷缩及地基的沉降引起的轴向位移及径向挠

曲，通常会设置补偿接头。然而，现有的补偿接头，其本身无法承受介质内压产生的盲板力，

由此，管路的固定必须增设支架，用以承受热胀冷缩和介质内部压力所产生的推力，但是，

现有管路拐弯及三通、四通的位置，支架的造价非常高，从而大大增大了管路铺设的成本。

本产品目的在于针对上述问题，提供一种平衡式补偿接头，以解决现有补偿接头自身无法承受介质内压产生的盲板力，使得管路的固定必须增设支架，造成管路铺设成本高的问题。具体用途如下 ：
　　1、用于热力管道中，补偿热膨胀。
　　2、用于火箭发射台、飞机排气设施上，补偿冲击膨胀。
　　3、用于冶金设备（如高炉、转炉、电炉、加热炉等）的汽化冷却系统中，作万向接头用。
　　4、用于建筑物的各种管道中，防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。



三、FT型平衡式补偿接头PN6的技术参数                    表中单位均为毫米
公称 尺寸 DN	法兰连接尺寸					密封面 d	外形尺寸		伸缩量δ	质量 kg
	法兰外径 D	螺栓孔中 心圆直径 K	螺栓 孔径 d0	螺栓			伸缩管 外径 D0	总长 L
				n 个	Th.
100	210	170	18	4	M16	148	350	1100	70	121.1
150	265	225		8		202	400			161.5
200	320	280				258	475	1200		265.2
250	375	335		12		312	540			311.0
300	440	395	22		M20	365	620	1350		458.2
350	490	445				415	680	1400		539.7
400	540	495		16		465	770	1450		685.9
450	595	550				520	860	1500	80	862.8
500	645	600		20		570	920			1 007.4
FT型平衡式补偿接头PN10的技术参数                    表中单位均为毫米
公称 尺寸 DN	法兰连接尺寸					密封面 d	外形尺寸		伸缩量 δ	质量 kg
	法兰外径 D	螺栓孔中 心圆直径 K	螺栓 孔径 d0	螺栓			伸缩管 外径 D0	总长 L
				n 个	Th.
100	220	180	18	8	M16	158	350	1100	70	121.1
150	285	240	22		M20	212	400			161.5
200	340	295				268	475	1200		272.1
250	395	350		12		320	540			320.2
300	445	400				370	620	1350		467.4
350	505	460		16		430	680	1400		553.5
400	565	515	26		M24	482	770	1450		713.5
450	615	565		20		532	860	1500	80	885.8
500	670	620				585	920			1 036.4
FT型平衡式补偿接头PN106的技术参数                    表中单位均为毫米
公称 尺寸 DN	法兰连接尺寸					密封面 d	外形尺寸		伸缩量 δ	质量 kg
	法兰外径 D	螺栓孔中 心圆直径 K	螺栓 孔径 d0	螺栓			伸缩管 外径 D 0	总长 L
				n 个	Th.
100	220	180	18	8	M16	158	350	1100	70	121.1
150	285	240	22		M20	212	400			161.5
200	340	295		12		268	475	1200		274.4
250	405	355	26		M24	320	540			328.2
300	460	410				378	620	1350		481.2
350	520	470		16		438	680	1400		570.7
400	580	525	30		M27	490	770	1450	80	736.5
450	640	585		20		550	860	1500		926.1
500	715	650	33		M30	610	920			1099.6
