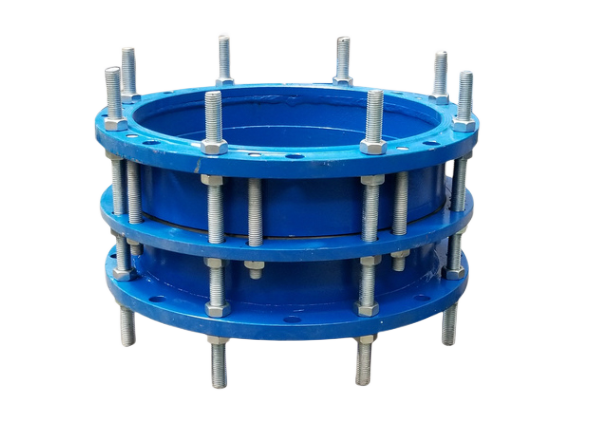

VSSJAF（C2F）型双法兰松套传力补偿接头

产品介绍

。











双法兰松套传力补偿接头的型号是:VSSJAF和C2F，VSSJAF是厂标型号；C2F 是国家标准中的型号。执行中华人民共和国国家制造标准GB/T 12465-2017。

一、VSSJAF（C2F）型双法兰松套传力补偿接头介绍：

   VSSJAF（C2F）型双法兰松套传力补偿接头又称作：双法兰传力接头、松套传力接头、传力接头、伸缩节、补偿器、伸缩器、伸缩接头。本产品由本体、密封圈、压盖、短管法兰、传力螺杆、螺母、螺柱组成。是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，本产品采用新型的锥形密封圈，此密封圈的密封面积大，使用时与压盖形成锥度受力，受力越大密封越紧，设计科学合理。是泵、阀门等设备与管道连接的新产品。

双法兰松套传力补偿接头在使用时，传力螺杆代替了一端连接螺栓，使传力接头的一端和被连接的泵或阀门成为一个整体，管道受力时传力螺杆传递泵出来的压力，从而保护泵和阀门等设备不受损坏。

主要作用是：传递被连接件之间的压力和推力，补偿管道的安装误差，不吸收轴向位移。适用于两侧均与法兰连接的管道中，对泵、阀门等设备起到一定保护作用，是泵、阀门等设备与管道连接的新产品。

产品规格：DN65-3600mm

工作压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa

材质：QT-400（球墨铸铁），Q235A（碳钢），1Cr18Ni9Ti（不锈钢）。

二、适用范围：

    适用于弱酸、弱碱、若腐蚀类液体，可用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。

三、安装简要说明：

   本产品适用于两侧均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，根据现场管道尺寸进行调整。传力接头在工作时可以把轴向推力传递至整个管道。

五、VSSJAF（C2F）型双法兰松套传力补偿接头PN6技术参数      表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	安装 尺寸 L1	调节量 △	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	160	130	14	4	M12	110	290	200	20	11.8
80	89	190	150	18		M16	128	330			13.5
100	114	210	170				148				18.6
125	140	240	200		8		178				23.8
150	168	265	225				202				30.4
200	219	320	280				258				36.9
250	273	375	335		12		312				49.6
300	325	440	395	22		M20	365	370	220	25	61.5
350	377	490	445				415				79.3
400	426	540	495		16		465				91.2
450	480	595	550				520				104.1
500	530	645	600		20		570				123.2
600	630	755	705	26		M24	670	400	240		169.8
700	720	860	810		24		775				208.9
800	820	975	920	30		M27	880	540	350	30	346.1
900	920	1075	1020				980				380.6
1000	1020	1175	1120		28		1080				438.8
1200	1220	1405	1340	33	32	M30	1295	580	370		646.7
1400	1420	1630	1560	36	36	M33	1510				843.6
1600	1620	1830	1760		40		1710	600	380		1189.7
1800	1820	2045	1970	39	44	M36	1920				1394.8
2000	2020	2265	2180	42	48	M39	2125	660	400		1665.5
2200	2220	2475	2390		52		2335				2056.7
2400	2420	2685	2600		56		2545				2350.1
2600	2620	2905	2810	48	60	M45	2750	750	450	40	2720.4
2800	2820	3115	3020		64		2960				3053.2
3000	3020	3315	3220		68		3160				3460.3
3200	3220	3525	3430		72		3370				3912.6
3400	3420	3735	3640		76		3580				4122.0
3600	3620	3970	3860	56	80	M52	3790				4460.0



VSSJAF（C2F）型双法兰松套传力补偿接头PN10技术参数      表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	安装 尺寸 L1	调节量 △	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	185	145	18	8	M16	122	330	200	20	13.1
80	89	200	160				138				15.0
100	114	220	180				158				20.7
125	140	250	210				188				26.4
150	168	285	240	22		M20	212	340			33.8
200	219	340	295				268				41.0
250	273	395	350		12		320				55.1
300	325	445	400				370	370	220	25	68.3
350	377	505	460		16		430				88.1
400	426	565	515	26		M24	482	380			101.3
450	480	615	565		20		532				115.7
500	530	670	620				585				136.9
600	630	780	725	30		M27	685	420	240		188.7
700	720	895	840		24		800				232.1
800	820	1015	950	33		M30	905	560	350	30	384.6
900	920	1115	1050		28		1005				422.9
1000	1020	1230	1160	36		M33	1110				487.6
1200	1220	1455	1380	39	32	M36	1330	600	370		718.6
1400	1420	1675	1590	42	36	M39	1535	630			888.0
1600	1620	1915	1820	48	40	M45	1760	670	380		1252.3
1800	1820	2115	2020		44		1960	690	400		1468.2
2000	2020	2325	2230		48		2170				1753.5
2200	2220	2550	2440	56	52	M52	2370	730			2165.2
2400	2420	2760	2650		56		2570				2473.7
2600	2620	2960	2850		60		2780	820	450	40	2864.5
2800	2820	3180	3070		64		3000				3214.2
3000	3020	3405	3290	62	68	M56	3210	840			3642.3
