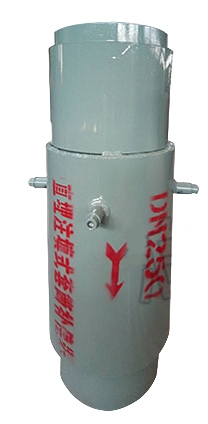

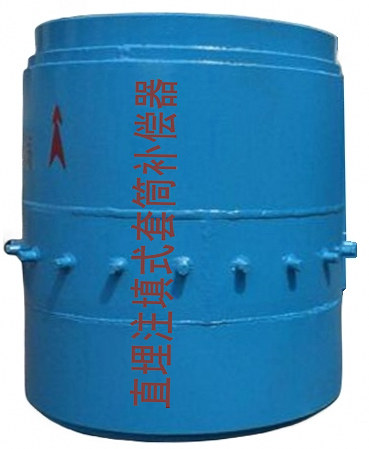

直埋注填式套筒补偿器

产品介绍



























一、直埋注填式套筒补偿器产品简介

直埋注填式套筒补偿器也叫做直埋管式伸缩节，是热流体管道的补偿装置。适用于设计压力不大于 2.5 MPa,热水介质温度不大于 200℃，蒸汽介质设计温度不大于350℃,管道公称直径不大于DN1400，用于直线管道热胀冷缩引起的轴向位移，以及任意角度轴向旋转的新型套筒补偿器，通过滑动套筒对外套筒的移动达到热膨胀的补偿，本产品具有体积小，补偿量大的特点。

本产品是在注填式套筒补偿器的基础上，经过结构改进而推出的一种新型补偿装置，可用于地下直埋。它保留了原注填套筒补偿器补偿量大、工作可靠、寿命长等优点，经过改进后，提高了补偿器的防水和耐腐蚀性能，使补偿器的内外套既能相对滑动，又能加强其密封性。在芯管外设计外套护管，使套筒补偿器直埋时杂质无法靠近内管，达到不影响补偿器的正常工作，并保证套筒补偿器在保温时不挤压内管，从而使套筒补偿器在直埋管道中正常发挥作用。正常运行情况下（排除地震、地陷等因素影响）能与管道同寿命，不需要维护。

二、结构及工作原理

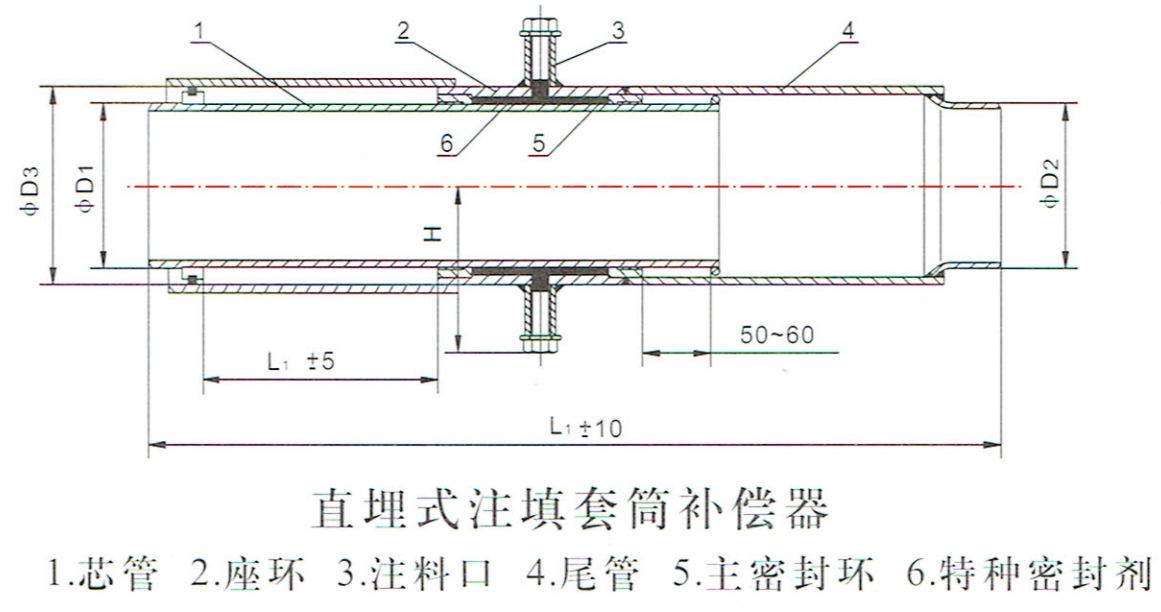

直埋注填式套筒补偿器由芯管、座环、主密封环、保护套、外壳、螺栓、注料口、特种密封剂、次密封环和尾套组成。注料嘴采用了弹簧止回结构，防止注料时密封料的外泄露，伸缩套与外套活动连接，可以在注料失败以及不利维护现场的条件下通过拧紧复合压盖的螺栓达到密封的目的；采用了密封环与石墨盘根、石墨填料双密封结构，保证其密封的可靠性。

它通过芯管与外壳间的相对滑动运动来补偿管道的热胀冷缩释放管道的热应力。由特种密封剂和主密封环组成的密封腔可实现对管道内的介质可靠地密封，由次密封环和保护套组成的次密封腔阻止外部的污水和泥沙等进入密封腔，防止有害介质对补偿器工作表面的腐蚀，从而提高了补偿器的抵抗外部腐蚀的能力同时，次密封环还可以起到导向作用，保证了补偿器工作的可靠性。

三、性能特点

1、本产品分为单向及双向滑动伸缩式结构设计，补偿能力大，单向式的补偿量范围为100～450mm，双向式补偿器，补偿量补偿量范围为200～800mm。

2、通过内套沿管道轴线方向中相对的滑移运动，吸收管道的热态伸长及冷态缩短，来释放管道的热应力。

3、密封剂通过止回注料咀注入，使内处套之间在平衡的密封压力下实现滑动密封。

4、芯管工作表面采用特种硬质保护涂层，不但具有较高的抗磨损能力，而且提高了补偿器抗酸、碱和海水等介质的腐蚀能力，大大提高了产品的工作可靠性及使用寿命。

5、防拉脱结构设计，内套伸入外套端部采取牢固的防脱出设计，提高了产品应付意外事故的能力，使产品安全性高，保证管网运行的安全性。

6、采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04～0.10），不老化，效果好，维修方便等特点。并采用先进的注入技术，可以保证产品可靠密封。产品使用的密封剂回弹性好，耐老化。

7、依靠导向轴承承受管道的侧向力，实现内、外套相对运动的高同轴度，防止擦伤电镀内套，使管道运行状态下的密封可靠、耐久。

8、密封剂自润滑性能良好，摩擦系数低，与普通套筒补偿器相比，作用在固定支架上的推力小，次密封结构设计，提高了产品的防腐蚀能力和导向性能。



直埋注填式套筒补偿器技术参数.
公称直径DN	芯管外直径ΦD1 mm	端管外直径ΦD2  mm	外套筒外直径ΦD3  mm	装配长度 L mm	H mm	补偿量 △Lmm	摩擦力N 2.5MPa	质量 Kg
50	55	57	76	364	74	100	1320	4.9
65	71	73	95	364	85	100	1703	5.8
70	74	76	95	364	85	100	1777	6.2
80	87	89	144	364	93	100	2088	8.1
100	106	108	133	500	102	150	2836	13.2
125	131	133	159	500	115	150	3506	17.3
150	157	159	194	500	133	150	4347	22.5
200	216	219	254	658	168	200	7178	47.6
250	270	273	308	658	195	200	8972	59.5
300	321	325	365	368	224	250	12432	86.2
350	373	377	418	786	250	250	14460	104.4
400	422	426	470	1014	276	350	18697	153.1
450	476	480	527	1014	305	350	21089	180.0
500	526	530	580	1031	331	350	25247	243.5
600	626	630	682	1031	383	450	43245	371.7
700	716	720	780	1167	431	450	51991	496.2
800	816	820	884	1167	483	450	59250	648.1
