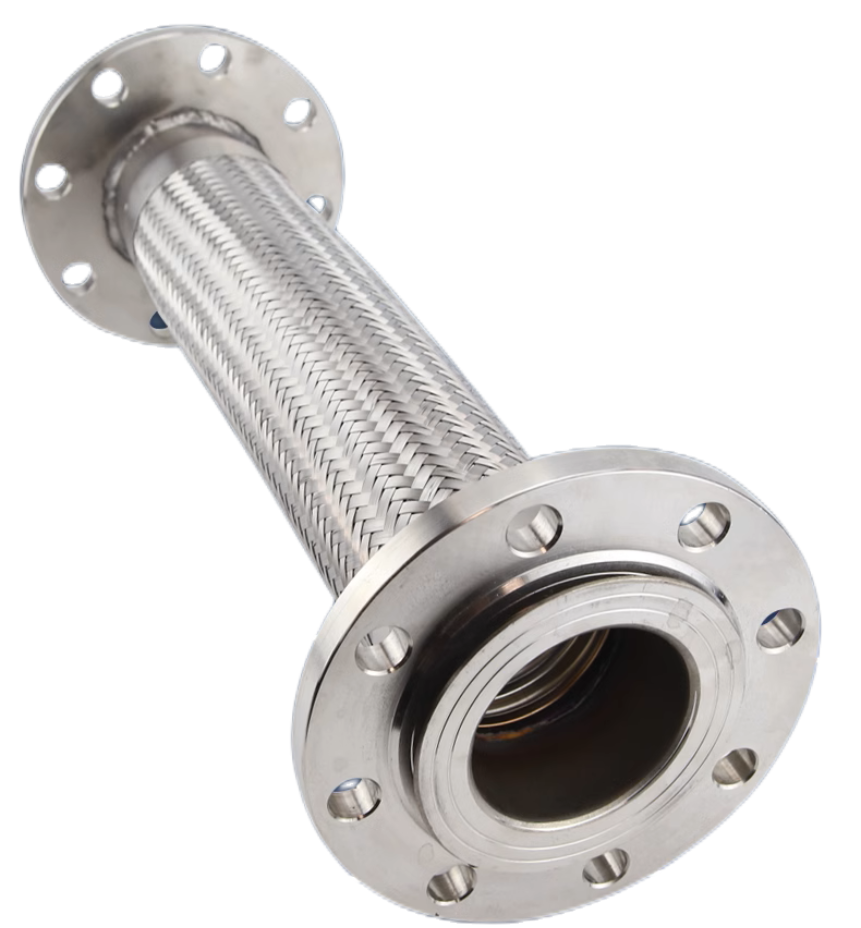

JTW不锈钢金属软管

产品介绍





一、JTW型不锈钢金属软管介绍

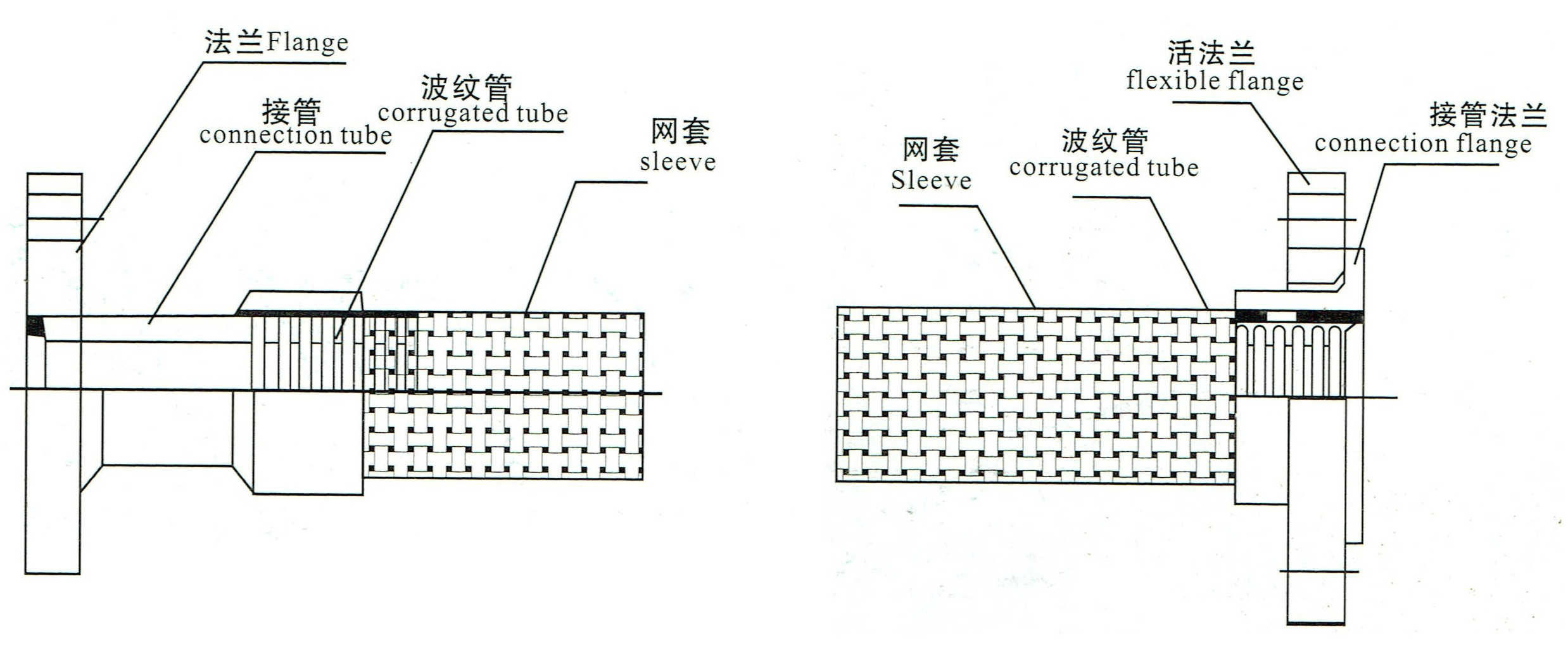

JTW型不锈钢金属软管也叫波纹金属软管、不锈钢编织软管、不锈钢金属软接头、金属软连接、不锈钢软连接等。本产品是现代工业管路中一种高品质的柔性管道，它主要由波纹管、网套和接头结合组焊而成。它的内管是具有螺旋形或环形波形的薄壁不锈钢波纹管，波纹管外层的网套，是由不锈钢丝或钢带按一定的参数编织而成，软管两端的接头或法兰是与客户管道的接头或法兰相配的。

 本产品采用奥氏体不锈钢材料制造，具有优良的柔软性，耐蚀性，耐高温性，耐高压性，在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。具有以下优点：

1、金属软管整体采用1Cr18Ni9Ti不锈钢材料制成，具有较强的耐腐蚀性、耐高温性，重复弯曲性好，挠性好。

2、软管管体为薄壁不锈钢管体液压成形，具有较强的柔韧性、伸缩性、弯曲和抗振能力强、耐弯折强度高、抗拉强度高、抗侧压性强度高、编织网套的加强保护、使之具有更高的承压能力。

3、软管两端的连接还可制成除螺纹、法兰标准之外的其他连接方式，方便连接和使用。

4、该产品不仅适于与旋转接头的配套，而且广泛用于多种流体介质输送的软性连接。

二、JTW型不锈钢金属软管应用范围

  本产品耐腐蚀、耐低温、耐高温(-196℃～+420℃)，重量轻、体积小、柔软性好。在各种输气、输液管路系统以及长度、温度、位置和角度补偿系统中作为补偿元件、密封元件、连接元件以及减震元件，广泛应用于航空航天、石油化工、矿山电子、机械造船、医疗卫生、轻纺电子、能源建筑等各领域。



JTW不锈钢金属软管技术参数
公称通径 DN	内径  mm	外径mm		最小弯曲半径		最高工作压力MPa
		波纹管	带一层网套	静态	动态	一层网套	二层网套
8	8.8	13.2	14.4	50	110	15	20
10	11.7	16.5	17.7	65	145	15	20
15	13.5	19.5	21.1	80	180	15	20
20	20.0	27	28.6	120	270	10	15
25	27.0	34.5	36.1	160	360	6.3	10
32	32.0	40	41.6	175	400	4.0	6.3
40	39.6	52	53.6	225	510	4.0	6.3
50	49.7	- 62	63.6	280	640	3.0	5.0
65	61.2	80.2	81.8	410	915	3.0	5.0
80	79.0	96.3	97.9	486	1030	3.0	5.0
100	101.2	119.6	121.2	610	1340	2.5	4.0
125	124.1	145.3	146.9	700	1540	2.5	4.0
150	149.4	180.8	182.4	810	1780	2.5	4.0
200	176.0	240	243.2	1000	2000	2.5	4.0
250	248.0	290	294	1250	2500	2.5	4.0
300	298.0	350	354	1500	3000	1.6	2.5
350	347.0	400	404.8	1750	3500	1.6	2.5
400	397.6	460	464.8	2000	4000	1.61	2.5
450	447.6	520	525	2250	4500	1.6	2.5
500	497.4	570	575	2500	5000	1.6	2.5
600	597.2	670	675	3000	5850	1.6	2.5
700	697.0	770	775	3500	6780	1.6	2.5
800	796.8	870	875	4000	8800	1.6	2.5
