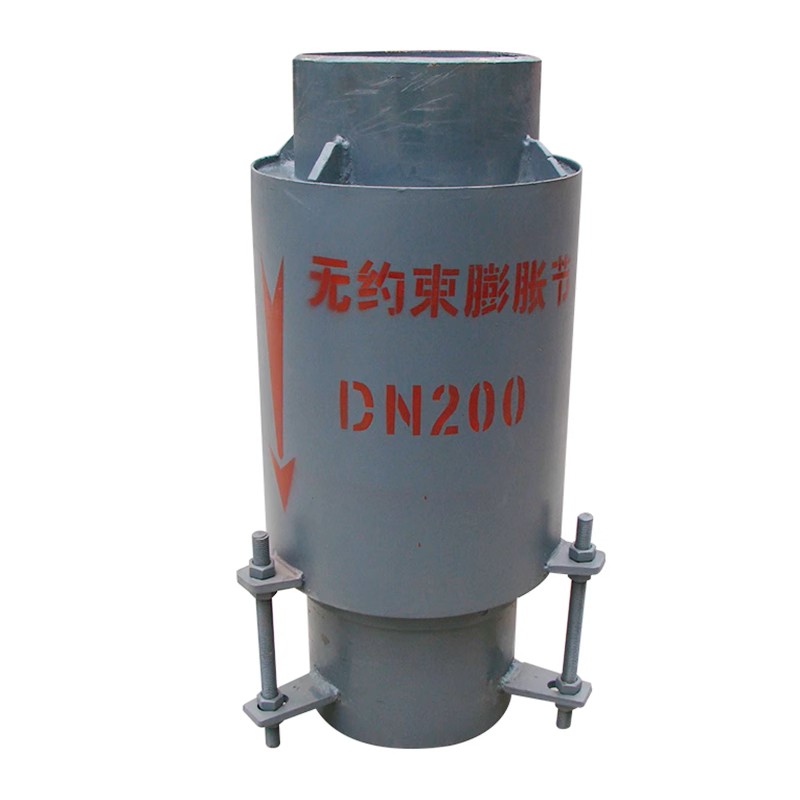

JWY无约束型波纹补偿器

产品介绍











一、JWY无约束波纹补偿器简介

   JWY无约束波纹补偿器又被称为无约束膨胀节，无约束波纹膨胀节，无约束金属补偿器，无约束波纹管，属于波纹补偿器的一种。它自身补偿量很大，所以主要用于管道的轴向补偿，同时该金属补偿器也具有强力自导性和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可不受限制。

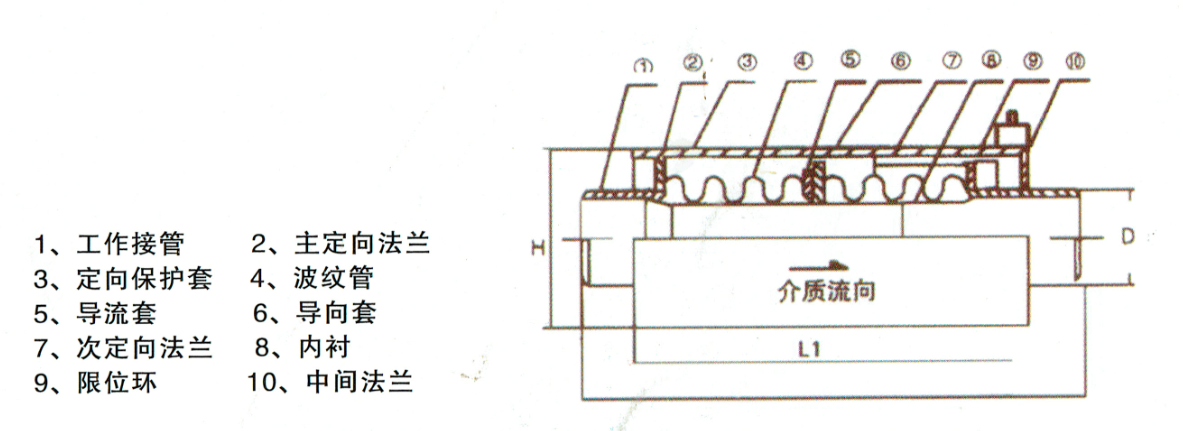

本产品由工作接管、主定向法兰、定向保护套、波纹管、导流套、导向套、次定向法兰、内衬、限位环、中间法兰组成。波纹管受外压作用，封闭和抗弯性好，可吸收大移位量。主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节，具有补偿量大、保温性能好、残余介质可以排除等优点。

无约束补偿器内的波纹管采用单层、双层或多层U型波，波纹管和导流套材料的奥氏体不锈钢，其它材料为低碳钢或低合金钢。它是因以往的轴向型补偿器对使用有较多约束条件得名的，因为它完全消除了以往轴向型补偿器对导向支架间距的的要求，实现了管架间距“无约束”的后目标，同时也消除了以往轴向型补偿器在工作时容易发生的弯曲和失稳等常见的现象，并且因它坚固的外壳也对管道的保温也带来了很大的方便。那么这种补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器就完全相同，但是为了使工程稳定可靠，无约束补偿器除要求靠近固定支架安装外，仍要求每个固定支架间距内设三个导向支架。再一个它除了取消拉伸工作外，也可以像一段短管一样安装于管道中，不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法，从而还大大地宽松了安装要求。

二、JWY无约束波纹补偿器应用范围

我公司生产的无约束波纹补偿器，被广泛应用到热力管网、冶炼、电厂、工业装备制造和工程管道管系的连接上，有效的保证了管道要求的大补偿量、高压、耐腐蚀及耐疲劳和耐磨损等性能特点。
