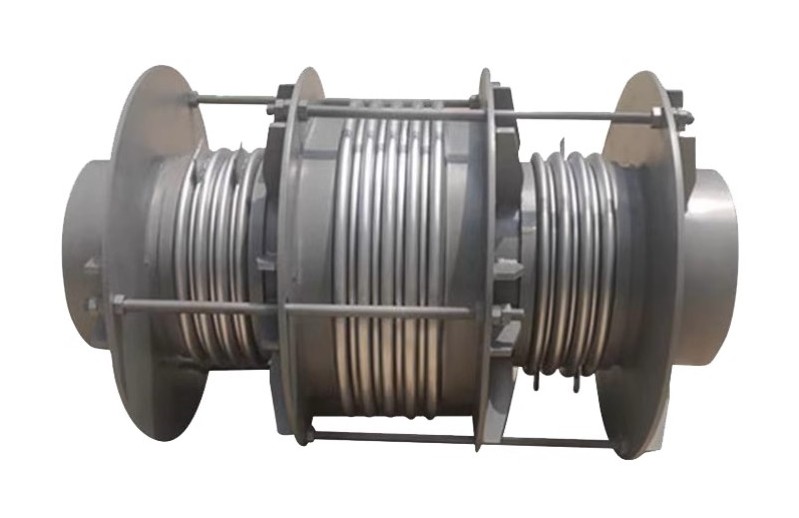

ZP直管压力平衡型波纹补偿器

产品介绍











一、ZP直管压力平衡型波纹补偿器简介

ZP直管压力平衡型波纹补偿器也称为直管压力平衡型膨胀节、平衡型波纹膨胀节、直管压力平衡型补偿器、直管波纹补偿器，压力平衡波纹补偿器。

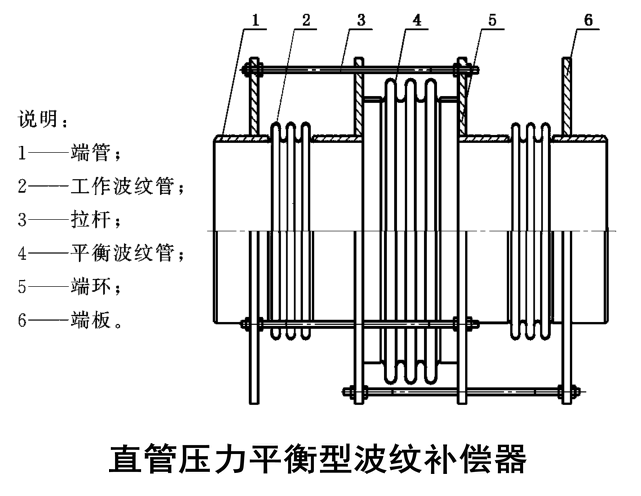

本产品由构成其工作主体的工作波纹管、平衡波纹管为核心的扰性元件、端管、端环、端板、拉杆相连组成的挠性部件。简单的说，就是由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成的一种新型波纹补偿器。它既能补偿管道的轴向位移还能平衡自身的内压推力，产品的中间波纹为平衡波纹，两边的波纹为工作波纹，起到平衡推力的作用。

本产品能补偿管线的轴向位移，内压推力自身平衡，适用于不容易设置固定支架的高位直管线或者大口径管道中。它通过波纹管的柔性变形来吸收管线轴向位移（也有少量横向、角向位移），端接管或直接与管道接管焊接，或焊上法兰再与管道法兰联接。膨胀节上的小拉杆主要是运输过程中的刚性支撑或作为产品预变形调整用，它不是承力件。

二、安装注意事项

　　1.直管压力平衡型波纹补偿器一般应用在架空的直管线上，水平安装。

　　2.直管压力平衡型波纹补偿器安装完后，所有的小拉杆须拆除。

　　3.为减少波纹补偿器节对支座的弹性反力，在安装前可对此类波纹管膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。

三、应用范围

由于本产品特殊的产品结构，该波纹补偿器可有效吸收管线内由于内压而产生的内压推力，通常也称为盲板推力。本产品结构合理、体积小、成本低、导向性好，稳定性好，具有补偿量大、能够在大口径管线中压力较高而无法安装固定支架的场合使用，安装方便应用广泛。

1. 火力发电厂：锅炉，燃气轮机排烟系统，除尘系统。

2. 石油化工企业：锅炉，工业用炉的排烟脱硫装置，湿、干法的通风道。

3. 钢铁厂：高炉、转炉、排烟等除尘系统。

4. 冶炼厂：燃烧炉等供排气系统。

5. 水泥厂：窑，集尘，烟尘处理装置系统。

6. 装置类：集尘器，吸收塔，空气加热器，鼓风机各设备进出口。

7. 热电厂：排烟、热水输送循环及各个供热单元用

8. 民用：楼房自来水管道、煤气管道、供热暖气管道等输送管道用补偿器

9. 船用柴油机排气系统：燃气轮机排烟系统
