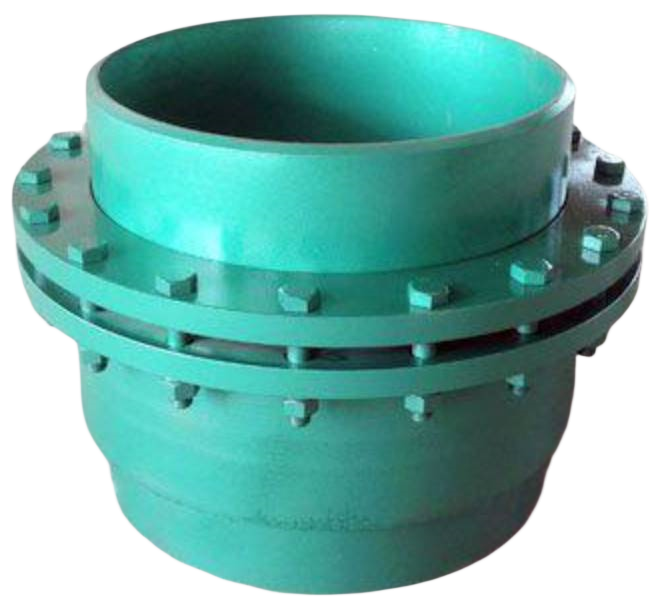

免维护旋转补偿器

产品介绍









一、免维护旋转补偿器简介

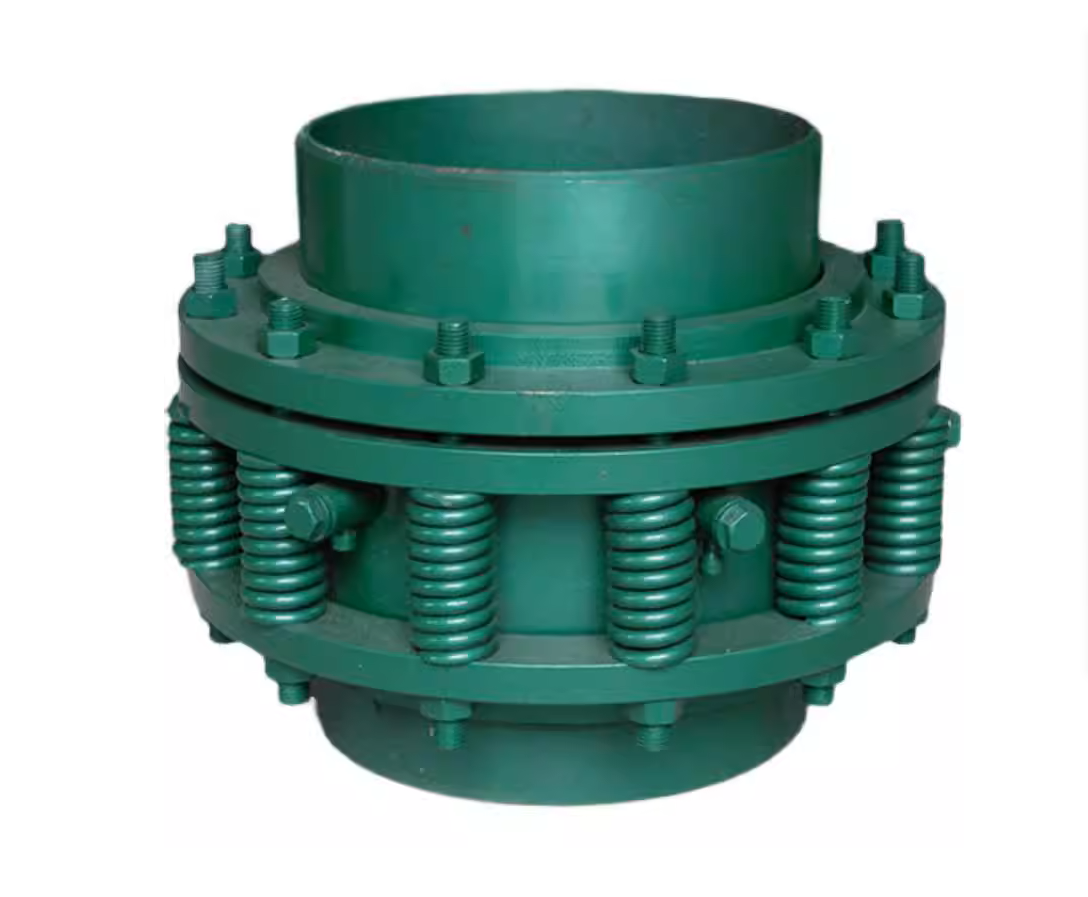

免维护旋转补偿器由旋转筒、压盖法兰、弹簧、紧固法兰、导向滑圈、填料、挡环、限位环、外套管、变径管、螺杆、螺母构成。紧固法兰、弹簧、压盖法兰与外套管法兰之间用螺栓把紧，它们与旋转筒之间分别用导向滑圈进行径向旋转以便有利于旋转筒的转动。由于补偿器的内套管外部和外套管内部焊有挡环，两挡环之间装设有在减小摩擦力的(滚动环)滚珠，减小了内套管对密封填料的磨损。本产品具有补偿能力大，流体阻力和变形应力小，无盲板力，且对固定支座的作用力小等优点。同时增设了可注填料装置这一先进技术，使得该设备密封性能更加稳定可靠。

二、免维护旋转补偿器工作原理

本产品靠填料腔内的柔性填料进行密封，耐温-60℃～+800℃，产品使用过程中每旋转一次填料就会磨损一点，当磨损量达到一定值时，产品就会出现泄漏。免维护旋转补偿器因在填料压紧法兰上方增加了一组弹簧，当填料出现微量磨损时，依靠压紧弹簧的张力给予补偿，从而延长产品发生泄漏时间(泄漏时间延后3-5年)。当磨损量超过弹簧张力补偿量时，只需扳紧弹簧压紧法兰上方的螺帽即可，不需要停气修复，运行无次数限制，不易产生泄漏，从而大大提高供气单位和用气单位的社会经济效益。该产品在4.0Mpa的压力下补偿5000次不产生泄漏，密封效果优越。

三、免维护旋转补偿器生产工艺

采用的是先将密封材料用压机模压成型，成型要求密度不太密，保持可塑性。然后将该填料圈N圈(以产品要求定数)放入填料腔内，添加一些延缓氧化的成分，再经油压机在一定压力下进行二次成型(油压机在力度和均匀方面均超过手工扳手工艺)，使填料圈之间融为一体，从而达到提高填料的密度，使填料的密封性能更好，使产品保证在15-20年内不出现泄漏。

本免维护式补偿器因为使用了内管和变径管为同径，使介质能够顺通、畅流、解决于上述问题。某些同类产品因采用变径管而使产品在工作时因变径而生产的介质旋涡，并产生流阻使介质的压力损失大流速减慢。
