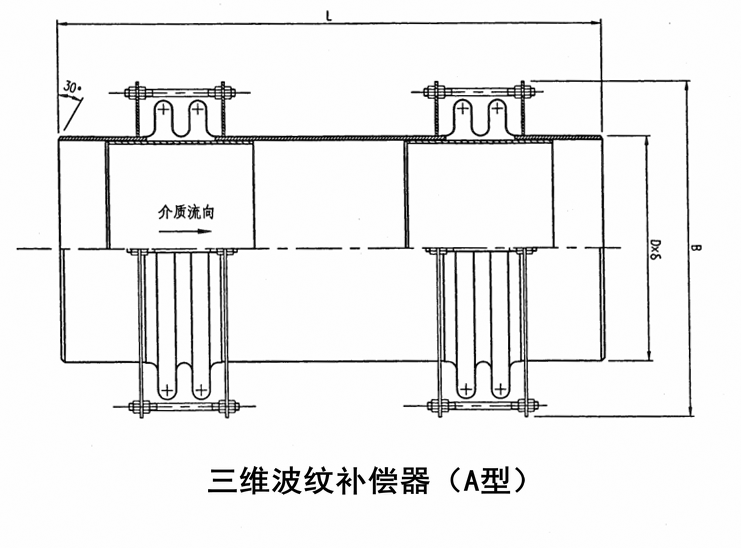

三维波纹补偿器（A型）

产品介绍







一、三维波纹补偿器简介

三维波纹补偿器是专为煤粉管道设计的一种专用补偿器，本系列三维波纹补偿器，主要用于火力发电厂锅炉系统热风、烟气等管路上以补偿因热膨胀引起的轴向伸长和轴线偏移。

本产品由波纹管、端管、中心连接管、内衬筒、限位螺栓、螺母等组成。它和波纹管补偿器基本原理是一样，利用其工作主体波纹管的有效伸缩变形，以吸收管线由热胀冷缩等原因而产生的尺寸变化，可以补偿管线的轴向、横向、角向及各方位的合成位移。具有使用寿命长等优点。

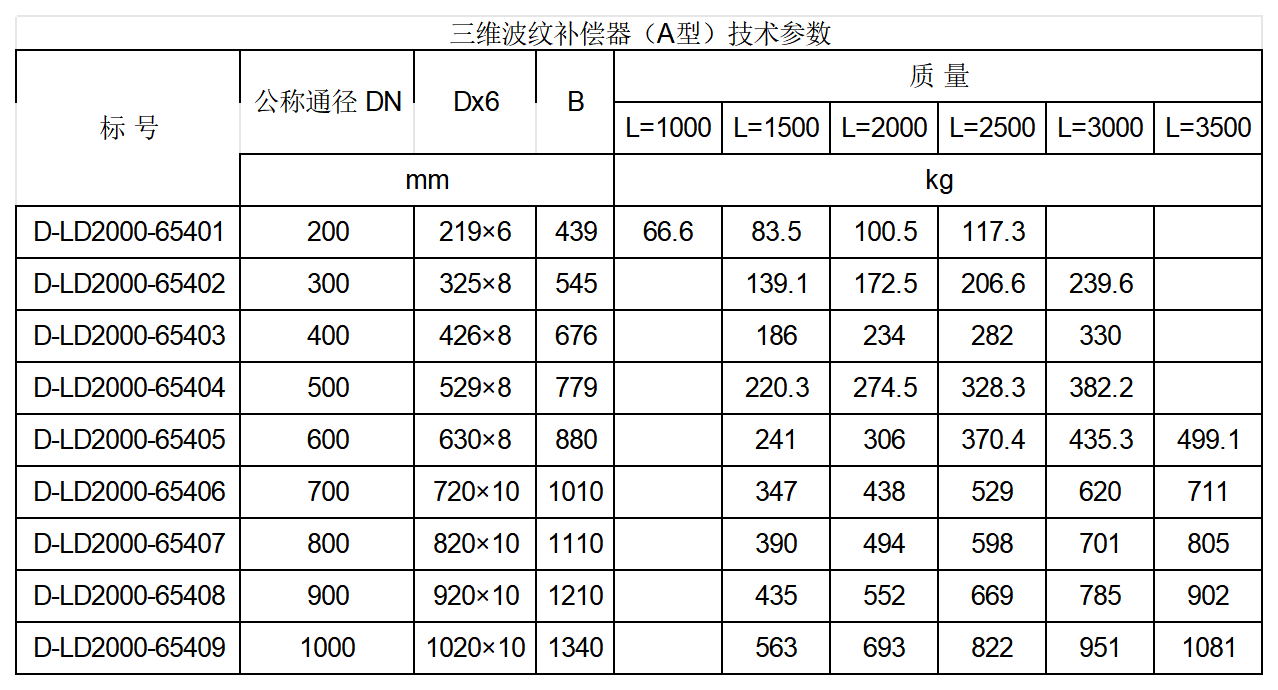

本系列三维波纹补偿器按公称通径规格确定，编制规格从DN200～Dn1000，共9种。本系列三维波纹补偿器补偿性能表如下:

公称通径 DN	轴向补偿量Xo	径向补偿量Yo
		L=1000	L=1500	L=2000	L=2500	L=3000	L=3500
200	74	72/±6°	160/±9°	250/±11°	341/±12°
300	92		134/±7°	213/±9°	292/±10°	372/±10°
400	92		92/±5°	154/±7°	215/±7°	278/±8°
500	88		72/±4	120/±5°	169/±6°	217/±6°
600	97		74/±4	142/±5°	213/±7°	285/±7°	357/±8°
700	96		62/±3°	119/±5°	179/±6°	239/±7°	299/±7°
800	94		54/±3°	104/±4	156/±5°	208/±6°	261/±6°
900	92		48/±2°	92/±4°	137/±5°	183/±5°	230/±6°
1000	88		41/±2°	79/±4°	118/±4°	158/±5°	198/±6°



注:表中斜线后的数据为补偿器允许的最大偏转角
