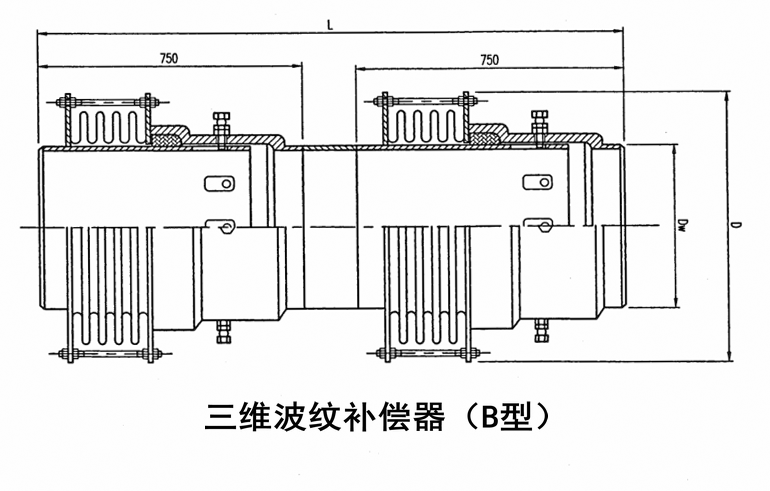

三维波纹补偿器（B型）

产品介绍







一、三维波纹补偿器简介

本系列三维波纹补偿器由二个能作一定量轴向补偿及能作≦3°角偏转的多波节不锈钢波纹补偿器串联而成，（本系列以四波节不锈钢波纹补偿器为基础），组成能同时吸收三维膨胀量的肘节结构。

本系列三维波纹补偿器编制规格按公制定为:DN200～DN600 共9种，编制规格按英制定为:18"、20"、22"24"、26"、28"、30"、32"共8种，编制规格按长度定为1500～3000共4种，总规格合计共 68 种。

二、主要技术参数:

位移值：角向位移≦士3°；

轴向位移≦(75～150)mm；

工作温度：≦220℃和220℃～350℃两种。

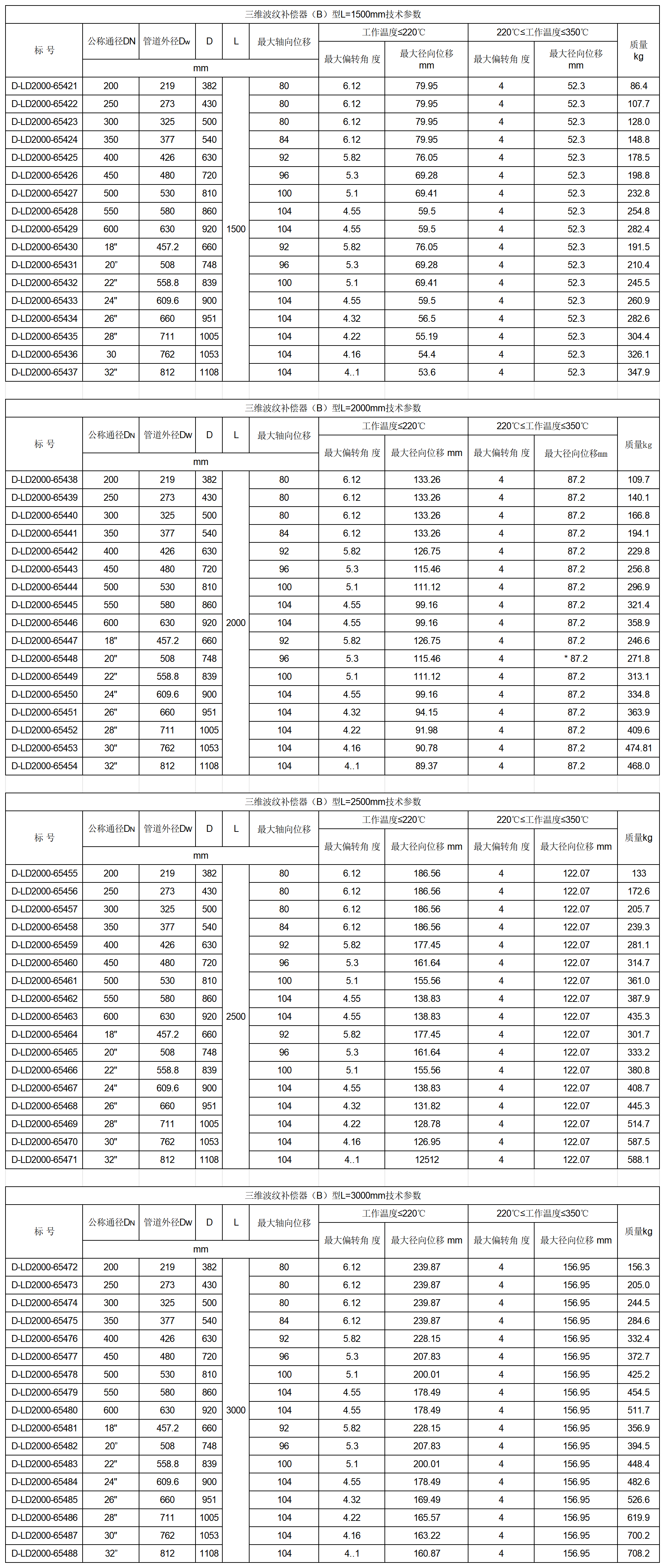

设计选型时请尽可能增加补偿器的长度，减少角度补偿。设计冷拉值一般选择径向补偿量的2/3;补偿角度的选择可查选型参数表。
