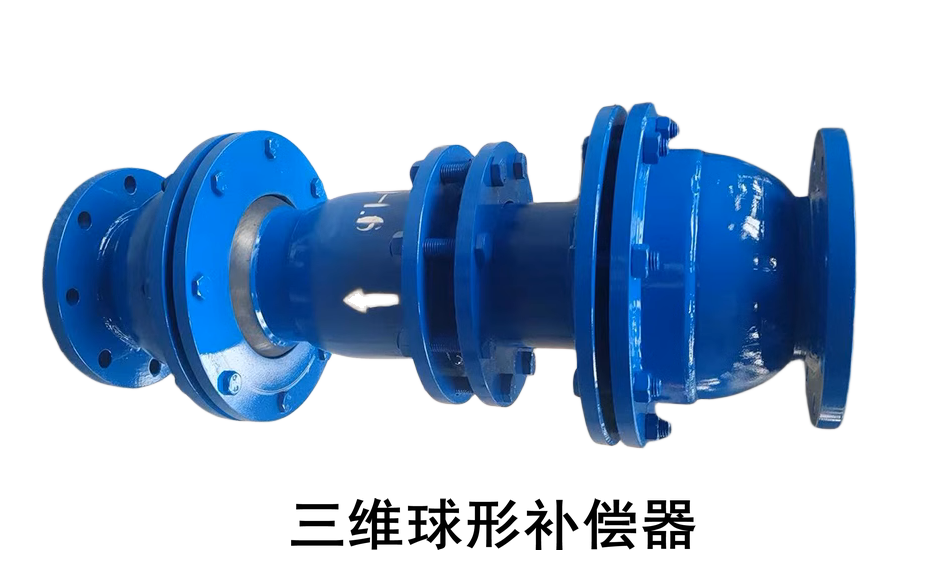

三维球形补偿器

一、三维球形补偿器简介

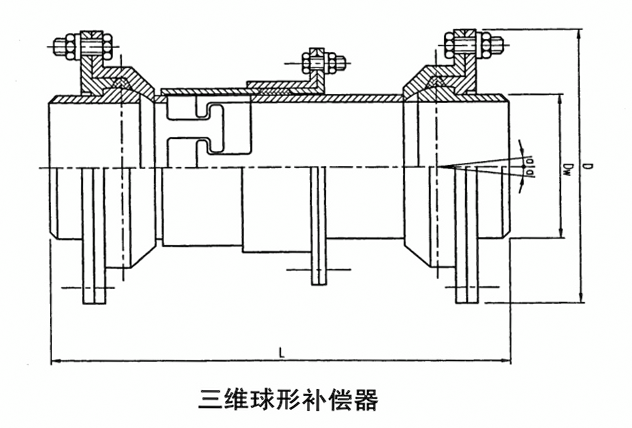

三维球形补偿器由二个球型结构元件和一个套筒结构元件所组成。球型结构元件作径向挠曲的角向位移。套筒结构元件作轴向的线位移。

本球型结构元件和套筒结构元件均可以独立安装。独立安装时，球型结构元件能解决管道弯曲补偿，套筒结构元件能解决管道轴向伸缩补偿。

当两个球型结构元件和一个套筒结构元件组合时，形成能同时吸收三维膨胀量的肘节结构。

三维球形补偿器偏转角度大、轴向位移大，能有效地吸收锅炉较大的向下位移量。

三维球形补偿器选择时，如水平安装，主要吸收锅炉向下位移量，即三维球形补偿器角向位移量。此时应该选用角向补偿量大，轴向的位移小的三维球形补偿器。反之，垂直安装，主要吸收的也是锅炉向下位移；即三维球形补偿轴向位移量，此时应该选用角向补偿量小，轴向的位移大的三维球形补偿器。

三维球形补偿器编制规格按公制定为:D200～D600共9种;编制规格按英制定为:18"、2022"、24"、26"、28"、30"、32”共8 种;编制规格按长度定为1200～3000共5种;总规格合计共85种。

二、主要技术参数:

位移值:角向位移士4°～士12°;

轴向位移： 50mm～300mm。

工作温度：≦220℃和220℃～450℃两种。

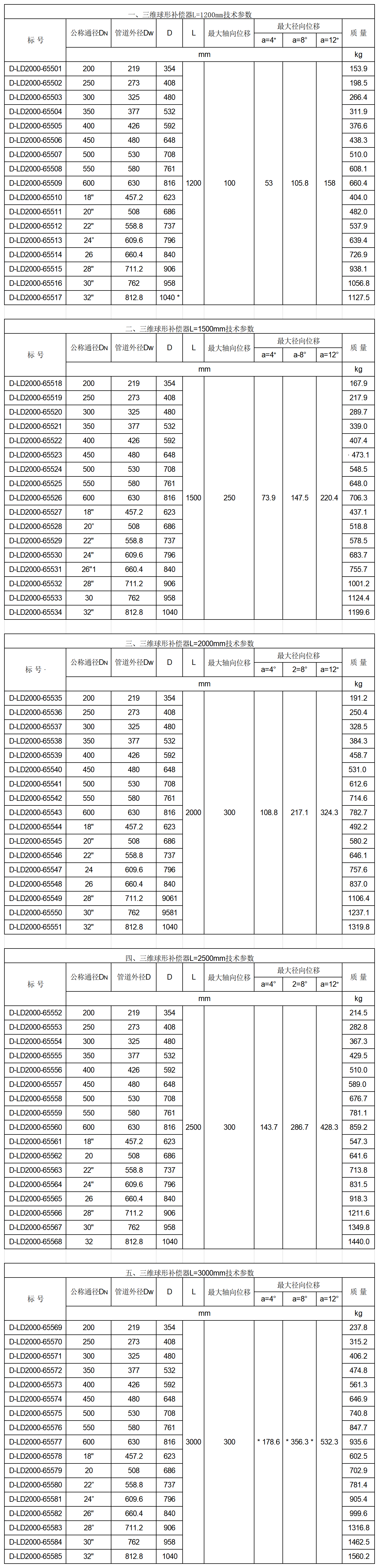

设计选型时请尽可能增加补偿器的长度，减少角度补偿。设计冷拉值一般选择径向补偿量的2/3补偿角度的选择可查选型参数表。
