JGD-F型可曲挠防拉脱橡胶接头

产品介绍

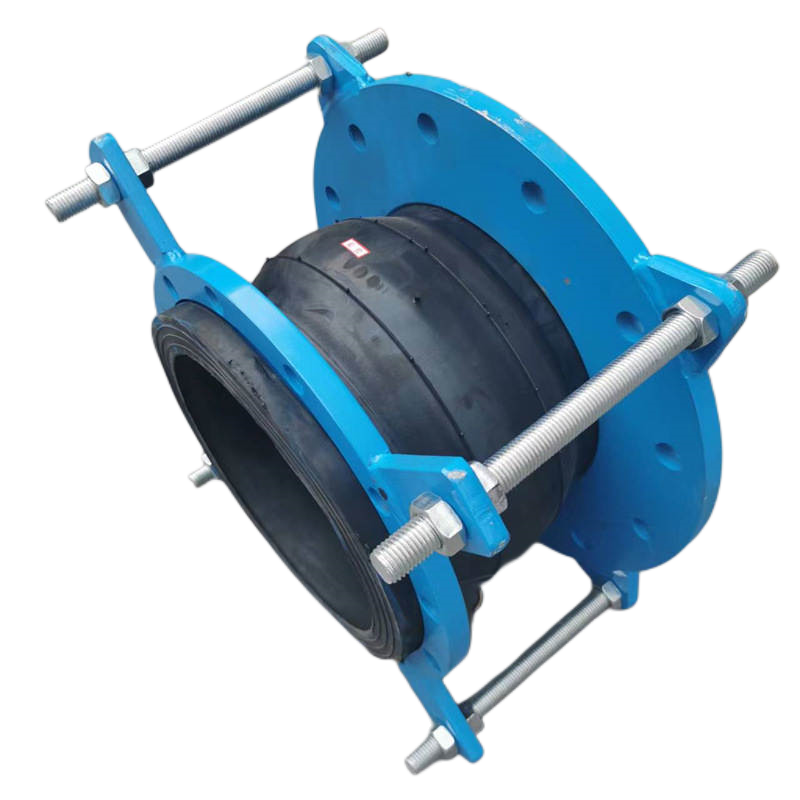

JGD-F型可曲挠防拉脱橡胶接头

　　内胶层——丁基橡胶，可增强橡胶接头的回弹性、压缩永久变形、电性能、撕裂强度、耐水溶胀性、耐酸、碱、油等性能。内衬胶管层延伸至橡胶接头法兰的外端面，其性能是能够防止水流的渗漏和冲刷。

　　骨架层——丁基橡胶+氯丁橡胶+聚酯帘布；骨架材料选用强力高，断裂强度≥190cN/tex，断裂应力≥2.76GPa，弹性模量≥44N/tex，断裂伸长率≥4%聚酯帘布。使内外层与骨架层的紧密结合，经过硫化成为一体，解决了橡胶接头的热伸胀及整体附着强度和耐压性能，保证足够的承受其真空度和水锤冲击能力。

　　外胶层——氯丁橡胶。氯丁橡胶是氯丁二烯的聚合体，该橡胶材料耐磨、耐油、耐老化，拉伸强度≥13MPa，拉断伸长率≥500%，拉断永久变形≤30%，脆性耐温≤-30℃，粘着强度≥2.0DN/m。由于可曲挠橡胶接头的外胶层暴露在空气中，容易受外界因素的影响和被弄，这就需要接头的外胶层具有抗热、耐酸碱、耐油、耐臭氧等.性。针对这些情况，我们使用了氯丁橡胶。通过合理的配方，氯丁橡胶最高使用温度可达130℃，脆性温度为-35℃～55℃。

橡胶接头配套法兰——专用开槽法兰，我公司制造的橡胶接头配套法兰都是选用大型钢铁公司钢材，材质为Q235-B，其化学成分、力学性能皆符合GB700-2006标准。

配套拉杆——根据用户使用环境，配套相应的拉杆材质。拉杆的技术要求GB/T17587.3-2017的规定。

产品特点：

　　1) 与机械伸缩与填料减震相比，占据空间小，重量轻，易装易拆、节省劳力，成本低。

　　2) 对于同样的限位能力，无需加大泵和管径，内壁光滑，减少流体的阻力。

　　3) 具有良好的自密封性，安装过程中不需加密封垫。

　　4) 使用寿命长：本产品在室内使用一般可达20年以上。

　　5) 弹性好，对压缩、拉伸、扭曲、偏转垂直位移等都具有良好的适应性能，防止管道系统因热胀冷缩变形或基础不均匀沉降引起的损害。

　　6) 球体为橡胶材料阻尼大，能有效地缓冲振动，抑制和降低机械振动，还能吸收流体的撞击噪声，起到减振与吸音的双重功效。

　　7) 在振动机械与金属管道之间合理安装可降低结构传递噪声15～25分贝。

　　8) 多层球体结构，耐压缩性高，适于承受内压，抗爆破力强，抗冲击性好，外部受压不变形。

　　9) 当受到外力压缩后，去除外力可以快速恢复原状。

10) 适用范围广：选择不同的橡胶配方使产品具有耐热、耐油、耐腐蚀、耐老化、耐磨、耐臭氧等各种性能。适合室内安装、室外以及地埋安装。

11)本产品可满足不同工作压力下使用，分别为为0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa五种等级。客户根据实际情况选用。







JGD-F型可曲挠防拉脱橡胶接头技术条件

项目\型号	KXT-1	KXT-2	KXT-3
工作压力MPa(kgf/cm2)	1.0（10）	1.6（16）	2.5（25）
爆破压力MPa(kgf/cm2)	2.0（20）	3.0（30）	4.5（45）
真空度KPa（mmHg）	53.3(400)	86.7(650)	100(750)
适用温度℃	，-15℃～+115℃，极限特殊温度可达-30℃～+250℃
适用介质	空气、压缩空气、水、海水、热水、油、酸、碱 等









JGD-F型可曲挠防拉脱橡胶接头主要连接尺寸

公称通径DN		长度 L	螺栓数量	螺栓孔直径	螺栓孔中心圆直径D1	轴向位移mm		横向位移	偏转角度
mm	英寸	mm	n	mm	mm	伸长	压缩	mm	a1+a2
25	1	95	4	14	85	6	9	9	15°
32	1.25	95	4	18	100	6	9	9	15°
40	1.5	95	4	18	110	6	10	9	15°
50	2	105	4	18	125	7	10	10	15°
65	2.5	115	4	18	145	7	13	11	15°
80	3	135	4	18	160	8	15	12	15°
100	4	150	8	18	180	10	19	13	15°
125	5	165	8	18	210	12	19	13	15°
150	6	180	8	23	240	12	20	14	15°
200	8	210	8	23	295	16	25	22	15°
250	10	230	12	23	350	16	25	22	15°
300	12	245	12	23	400	16	25	22	15°
350	14	255	16	23	460	16	25	22	15°
400	16	255	16	25	515	16	25	22	15°
450	18	255	20	25	565	16	25	22	15°
500	20	255	20	25	620	16	25	22	15°
600	24	260	20	30	725	16	25	22	15°
700	28	260	24	30	840	16	25	22	15°
800	32	260	24	34	950	16	25	22	15°
900	36	260	28	34	1050	16	25	22	15°
1000	40	260	28	34	1160	18	26	24	15°
1200	48	260	32	41	1380	18	26	24	15°
1400	56	350	36	34	1560	20	28	26	15°
1600	64	350	40	34	1760	25	35	30	10°
1800	72	350	44	41	1970	25	35	30	10°
2000	80	420	48	48	2180	25	35	30	10°
2200	88	580	52	48	2390	25	35	30	10°
2400	96	610	56	48	2600	25	35	30	10°
2600	104	650	60	54	2810	25	35	30	10°
2800	112	680	64	54	3020	25	35	30	10°
3000	120	680	68	54	3220	25	35	30	10°
3200		600	72	36		25	35	30	10°



注：

1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T20592-2009标准生产。
2、DN350-600(2)型工作压力为1.6MPa,DN25-400(3)型工作压力为2.5MPa。
3、DN700-DN1200(1）型工作压力为1.0MPa，DN1400作压力为0.6MPa。DN1600-DN1800工作压力为0.4MPa，法兰压力按0.6MPa压力选取；DN2000型工作压力为0.25MPa，法兰按照0.6MPa选取；
4、悬空给水使用DN200以上型号时，管道必须有固定支撑托架，否则使用本产品时应选取防拉脱装置。
