KDF型大翻边可曲挠橡胶接头

产品介绍

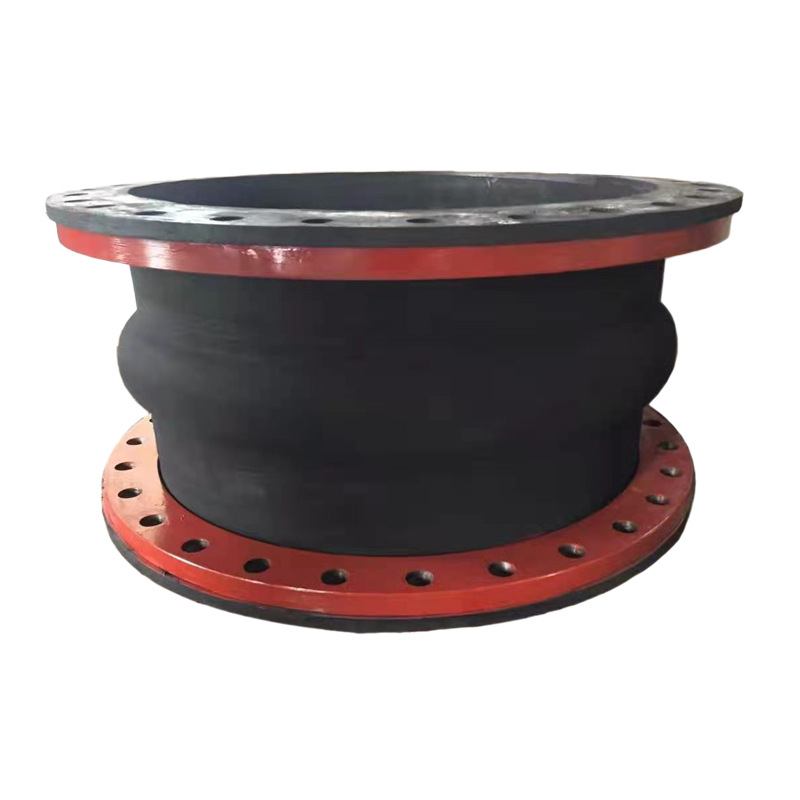

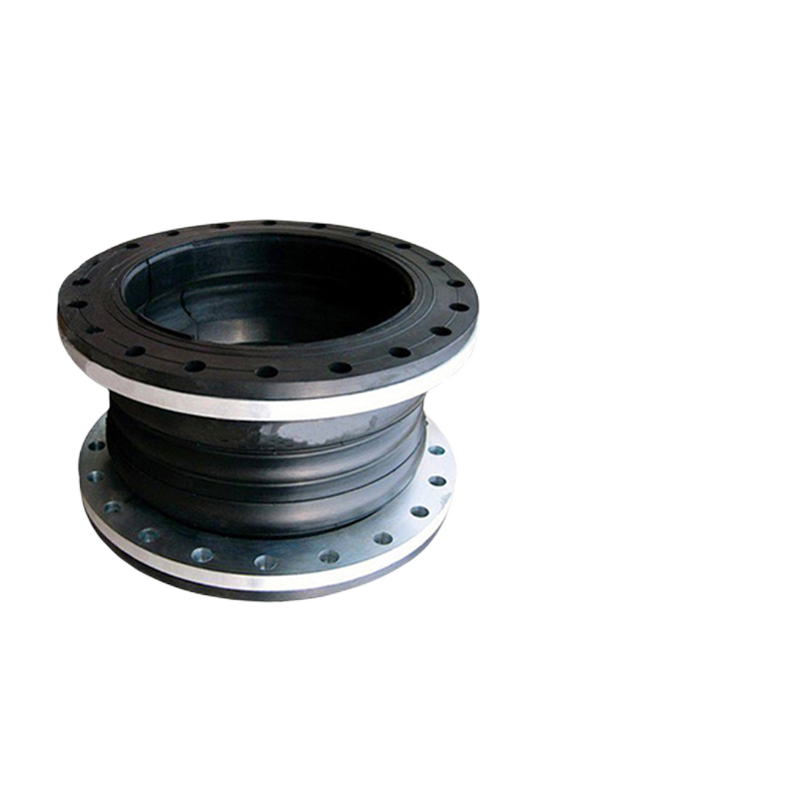

KDF型大翻边可曲挠橡胶接头

KDF型大翻边可曲挠橡胶接头是扣槽橡胶接头的改良版，它能相对的承受更大的位移和压力。更重要的是改良了扣槽橡胶接头在过高的压力下发生的拉脱状况，改良后的大翻边橡胶软接头密封面与平焊法兰外径一致，而且密封面上也有钻孔，完全将橡胶接头与管道连接成一个整体，从而提

高了橡胶接头使用的稳定性。该产品内部致密度高、能承受较高压力、弹性变形效果好。

  本产品是由织物增强的橡胶件与平形活接头组成，用于管道减震降噪、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。

橡胶材质有天然合成橡胶、三元乙丙橡胶、氯丁橡胶、丁腈橡胶、氟橡胶等,分别具有耐高压、耐酸碱、耐腐蚀、耐油、耐高温等特性，由于氟橡胶（FPM）相较于其它材质的橡胶，耐高温性更好，是由含氟单体共聚而成的有机弹性体，其特点耐温高可达300℃，耐酸碱，耐油性是耐油橡胶中的佼佼者，抗辐射、耐高真空性能好；电绝缘性、机械性能、耐化学腐蚀性、耐臭氧、耐大气老化。

KDF型大翻边可曲挠橡胶接头主要连接尺寸

公称通径DN		长度 L	轴向位移mm		横向位移	偏转角度
mm	英寸	mm	伸长	压缩	mm	a1+a2
25	1	95	6	9	9	15°
32	1.25	95	6	9	9	15°
40	1.5	95	6	10	9	15°
50	2	105	7	10	10	15°
65	2.5	115	7	13	11	15°
80	3	135	8	15	12	15°
100	4	150	10	19	13	15°
125	5	165	12	19	13	15°
150	6	180	12	20	14	15°
200	8	210	16	25	22	15°
250	10	230	16	25	22	15°
300	12	245	16	25	22	15°
350	14	255	16	25	22	15°
400	16	255	16	25	22	15°
450	18	255	16	25	22	15°
500	20	255	16	25	22	15°
600	24	260	16	25	22	15°
700	28	260	16	25	22	15°
800	32	260	16	25	22	15°
900	36	260	16	25	22	15°
1000	40	260	18	26	24	15°
1200	48	260	18	26	24	15°
1400	56	350	20	28	26	15°
1600	64	350	25	35	30	10°
1800	72	350	25	35	30	10°
2000	80	420	25	35	30	10°
2200	88	420	25	35	30	10°
2400	96	420	25	35	30	10°
2600	104	450	25	35	30	10°
2800	112	450	25	35	30	10°
3000	120	500	25	35	30	10°
3200	128	550	25	35	30	10°



注:1、DN320-1200  PN=1.0MPa  2、DN25-300  PN=1.6MPa  3、特殊要求请来函来图订制。

4、高层给水使用本产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置，固定支撑或托架的力必须大于轴向力，否则也应安装防拉脱装置。
