WTX90度可曲挠橡胶弯接头

产品介绍

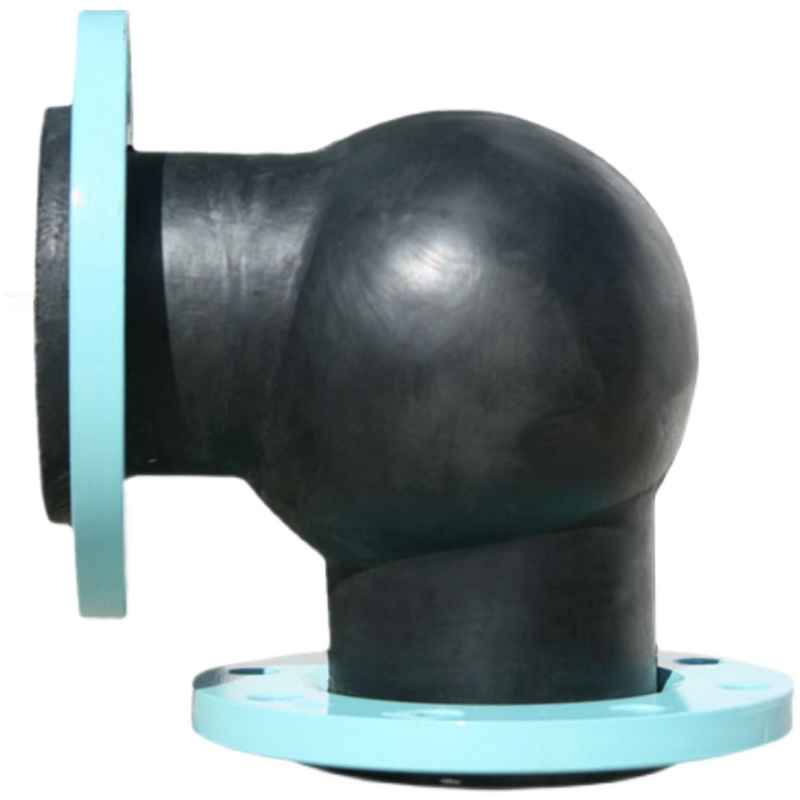

WTX90°90°可曲挠橡胶弯接头







一、产品介绍：

WTX90°型可曲挠橡胶弯接头是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。可解决金属管道直角安装时遇到的问题，同时有减震降噪的作用，可节约管道安装零配件，减少安装空间，使管道布局更合理，有效节约成本。系用于金属管道之间起挠性连接作用的中空橡胶制品。由内外层胶、聚酯帘布层和钢丝圈组成管状橡胶件，经高温硫化成型后再与金属法兰或平行接头松套组合而成。 此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用。广泛应用于管道供水、石油化工、污水处理、粉尘颗粒物处理等各行各业。

WTX90°型可曲挠橡胶弯接头技术条件

项目\型号	WTX-1	WTX-2	WTX-3
工作压力MPa(kgf/cm2)	1.0（10）	1.6（16）	2.5（25）
爆破压力MPa(kgf/cm2)	2.0（20）	43.2（32）	4.5（45）
真空度KPa （mmHg）	53.3(400)	86.7(650)	100(750)
适用温度℃	-15～+115℃，特殊可达-30～250℃
适用介质	空气、压缩空气、水、海水、热水、油、酸、碱 等

注：主要零件材料同JGD型

WTX90°型可曲挠橡胶弯接头主要连接尺寸

公称通径DN		长度 L	螺栓数量	螺栓孔直径	螺栓孔中心圆直径	轴向位移mm		径向位移	偏转角度
mm	英寸	mm	n	mm	mm	伸长	压缩	mm	a1+a2
50	2	150	4	18	125	20	20	16	20°
65	2.5	150	4	18	145	20	20	16	20°
80	3	160	8	18	160	20	20	16	20°
100	4	170	8	18	180	20	20	16	20°
125	5	200	8	18	210	20	20	16	20°
150	6	230	8	22	240	20	20	16	20°
200	8	265	8	22	295	20	20	16	20°
250	10	280	12	22	350	20	20	16	20°
300	12	320	12	22	400	20	20	16	20°
