JGD-B型丝扣连接橡胶接头

产品介绍

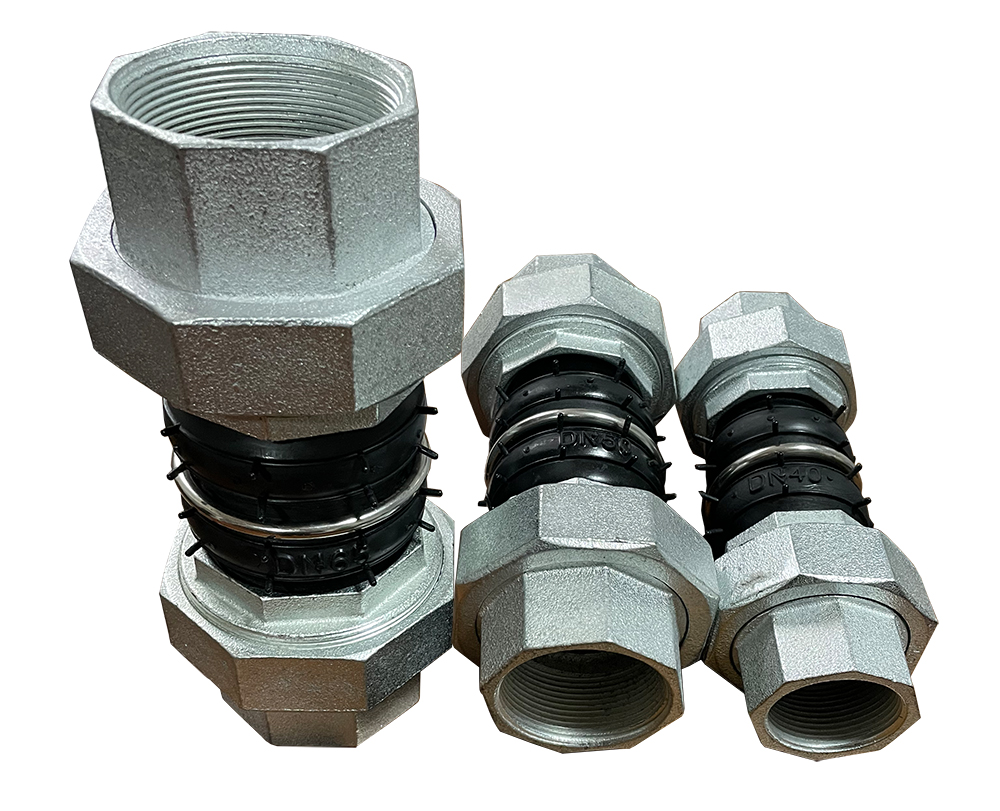

JGD-B型丝扣连接橡胶接头

一、产品介绍：

JGD-B型丝扣连接橡胶接头是橡胶连接件的一种，系用于金属管道之间起挠性连接作用的中空橡胶制品。 由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同，有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。



JGD-B型丝扣连接橡胶接头材料表

序号	名称	材料
1	内、外胶层	EPDM、NR、NBR
2	主体骨架层	尼龙帘布
3	增压环	钢丝绳
4	螺纹活接头	可锻铸铁









JGD-B型丝扣连接橡胶接头技术条件

工作压力MPa(kgf/cm2)	1.6（16）	爆破压力MPa(kgf/cm2)	4.8（48）
真空度KPa （mmHg）	53.3(400)	86.7(650)	100(750)
适用温度℃	-15～+115℃，特殊可达-30～250℃
适用介质	空气、压缩空气、水、海水、热水、油、酸、碱 等



二、JGD-B型丝扣连接橡胶接头主要连接尺寸

公称通径 DN		长度 L        (mm)	转向位移(mm)		横向位移        (mm)	偏转角度        (a1+a2)°
mm	英寸		伸长	压缩
20	¾	200	5~6	22	22	45°
25	1	200	5~6	22	22	45°
32	1¼	200	5~6	22	22	45°
40	1½	200	5~6	22	22	45°
50	2	200	5~6	22	22	45°
65	2½	265	8~10	24	24	45°
80	3	285	8~10	24	24	45°
