人防电气密闭套管

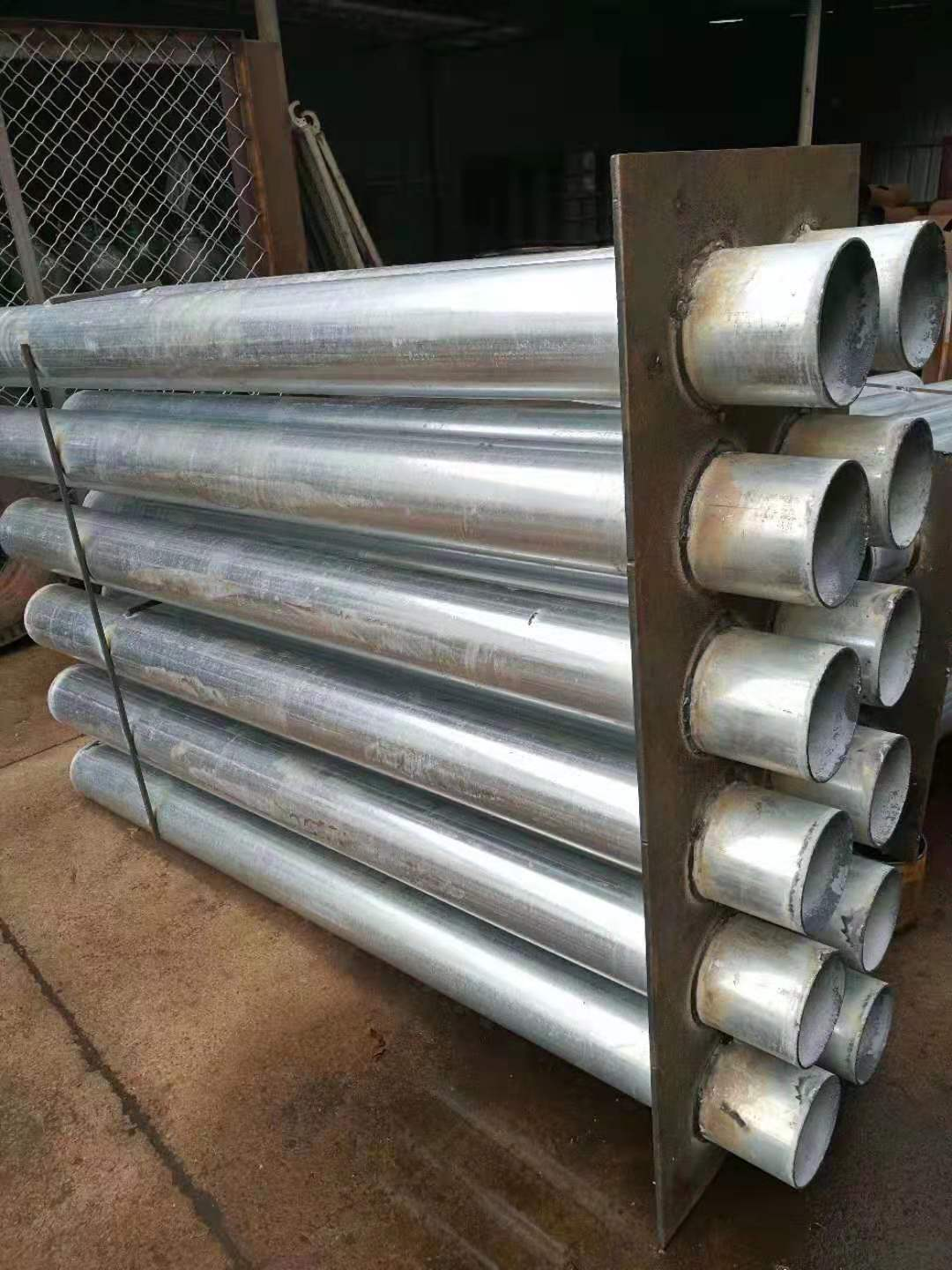

产品介绍

一、概述：

       07FD02人防电气密闭套管严格按照由中华人民共和国建设部、国家人民防空办公室批准，由北京市建筑设计研究院、中国建筑标准设计研究院编制设计的07FD02《防空地下室电气设备安装》标准图集生产制造。质量标准严格遵循《人民防空地下室设计规范》GB 50038-2005、《人民防空工程设计防火规范》GB 50098-98、《建筑照明设计标准》GB50034-2004、《供配电系统设计规范》GB50052-95、《低压配电设计规范》GB50054-95、《建筑电气工程施工质量验收规范》GB50303-2002以及建设部建质函[2006]71号《2006年国家建筑标准设计编制工作计划》中的相关条款的要求。

适用范围：适用于核5级常5级、核6级常6级、核6B级常B6级甲类防空地下室及常5级、常6级乙类防空地下室的电气设计。

类    型：A型、B型、C型、D型、E型；

规    格：DN20～DN150；

二、07FD02防护密闭套管简介：

       07FD02人防电气密闭套管又叫做人防电气密闭套管、人防密闭组合套管、人防密闭套管、防护密闭套管、防护密闭穿墙管、防护密闭肋套管、电气密闭套管、电气连排密闭套管、电气组合套管、穿墙管密闭肋、穿墙密闭肋套管等。本产品严格按照国家标准07FD02图集所进行生产，该产品主要是为了解决地下防空工程需要管道穿过墙壁之处有震动或有严密防水要求的工况，人防电气密闭套管一方面有利于管道的安装拆卸以及防渗防漏，另一方面也保护了建筑物不受水和震动的损害。还有些构（建）筑物也需要管路穿墙而过，同时又管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。线路或者钢管从电气连排密闭套管中间所通过的时候，管子的外径与套管的中间应该采用填料所进行密封，起到了止水防漏和减震的作用。安装完毕后允许有变形量的--柔性；不允许有变形量的--刚性。

人防电气密闭套管是一种人防工程专用的保护电线电缆的套管，由一到多根套管组成，它一般在门上300mm至500mm之间。07FD02是目前人防电气密闭套管市场的行业标准，主要对人防电气密闭套管的各个部位的尺寸数据作出详细说明，也是目前人防电气密闭套管工程验收的主要依据。本产品对材料的要求，外观检查钢管壁厚均匀、焊缝均匀，无劈裂、毛刺砂眼、棱刺和凹扁等锁紧螺母外形完好、丝扣清晰，无翘曲、变形等。

三、电气密闭套管安装：

       这是人防电气密闭套管敷设时在穿越口部密闭墙或防护密闭墙的做法，无论侧墙进线还是顶板进线都有此要求。你说的套管，人防电气将其称为人防电气密闭套管，具体做法可参照07FD02《防空地下室电气设备安装》第十八页“管线穿越防空地下室口部做法”。为什么要在密闭墙或防护密闭墙二侧加人防电气密闭套管？这就需要了解一下如果不加这个人防电气密闭套管，会有什么样的危害。人防工程中的密闭墙是划分清洁区与染毒区的界线，而电线管在穿线后内部是有空腔的，直接过墙就沟通了清洁区与染毒区，使战时工程外的染毒空气可以通过电线管内空腔渗入到清洁区，危害工程内部人员的。而加装了人防电气密闭套管后，可在穿线后在套管内充填密封材料阻断管内空腔的连通。这就是人防工程中电气预埋管为什么在穿越密闭墙或防护密闭墙时在两侧加人防电气密闭套管的原因。







四、人防电气密闭套管的做法以及示意图纸：

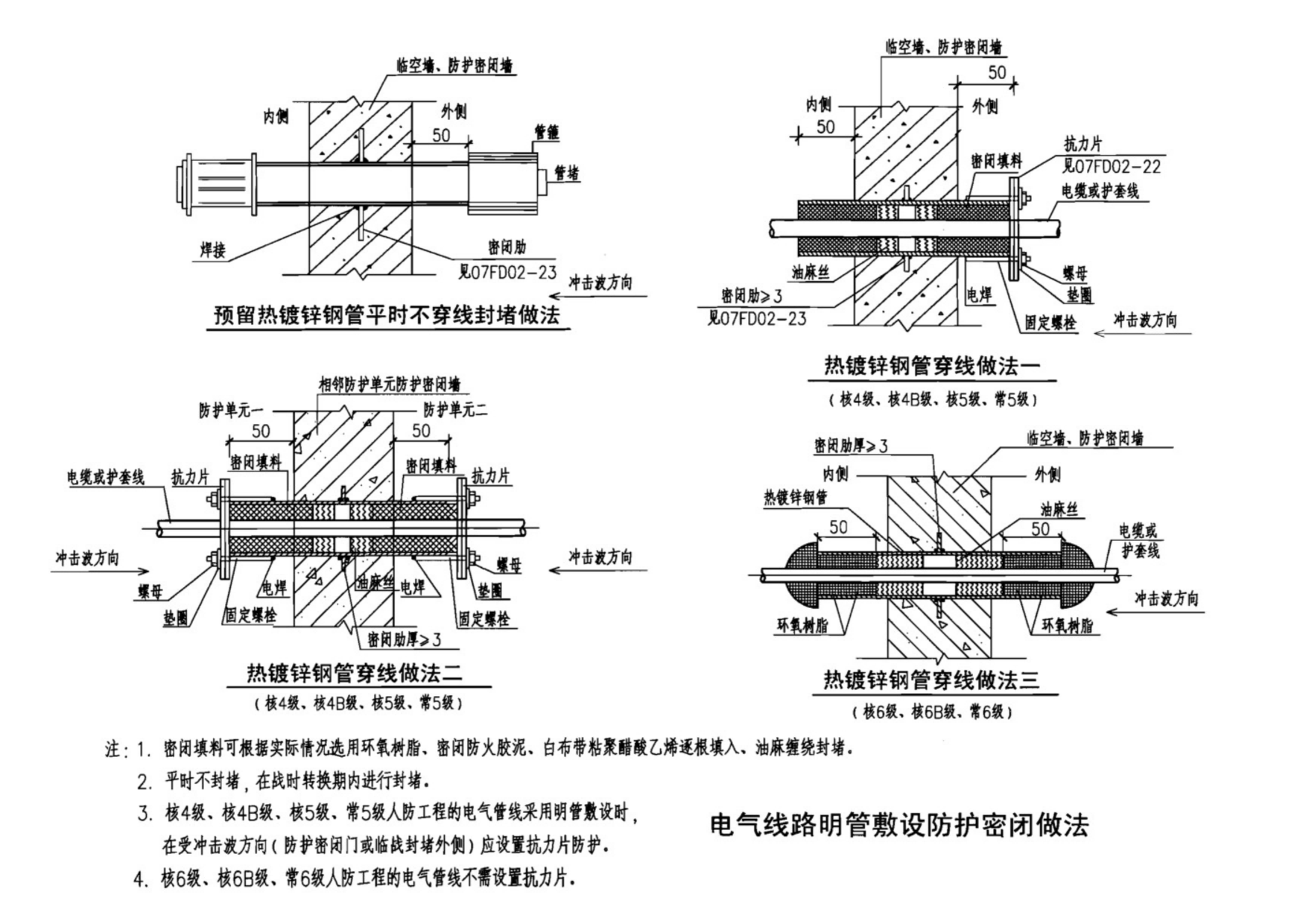

电气线路明管敷设防护密闭做法

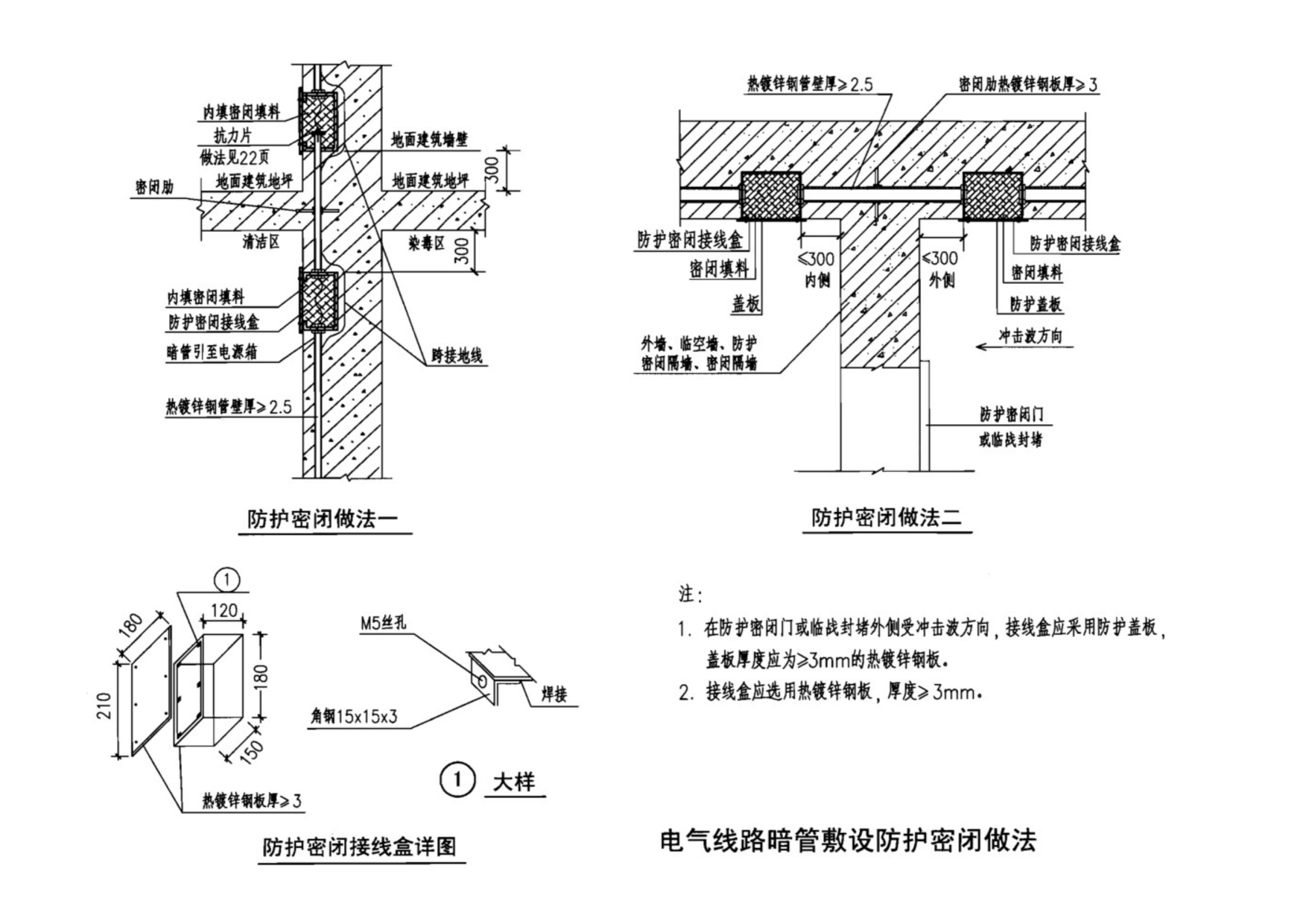

电气线路暗管敷设防护密闭做法

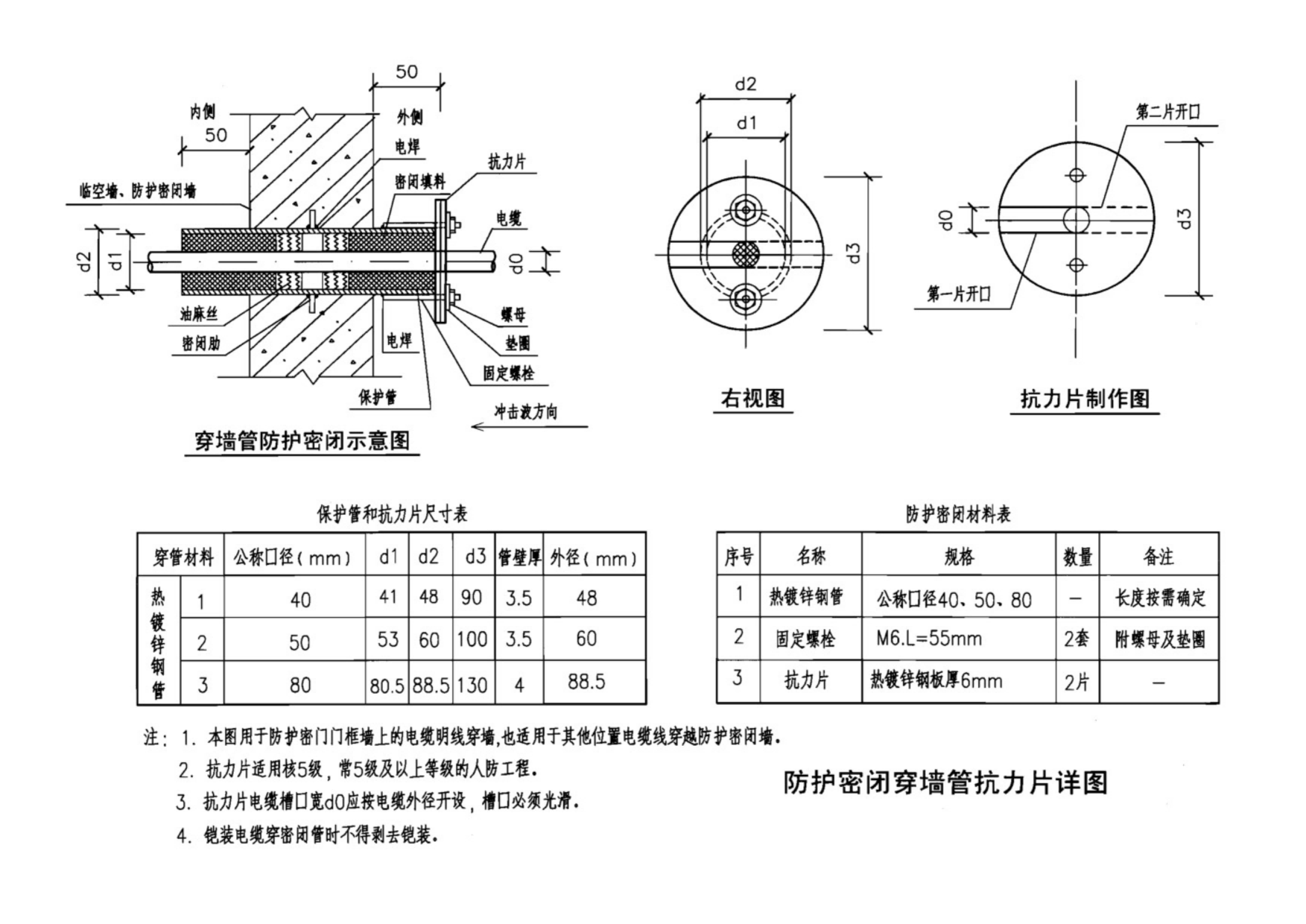

防护密闭穿墙管抗力片详图

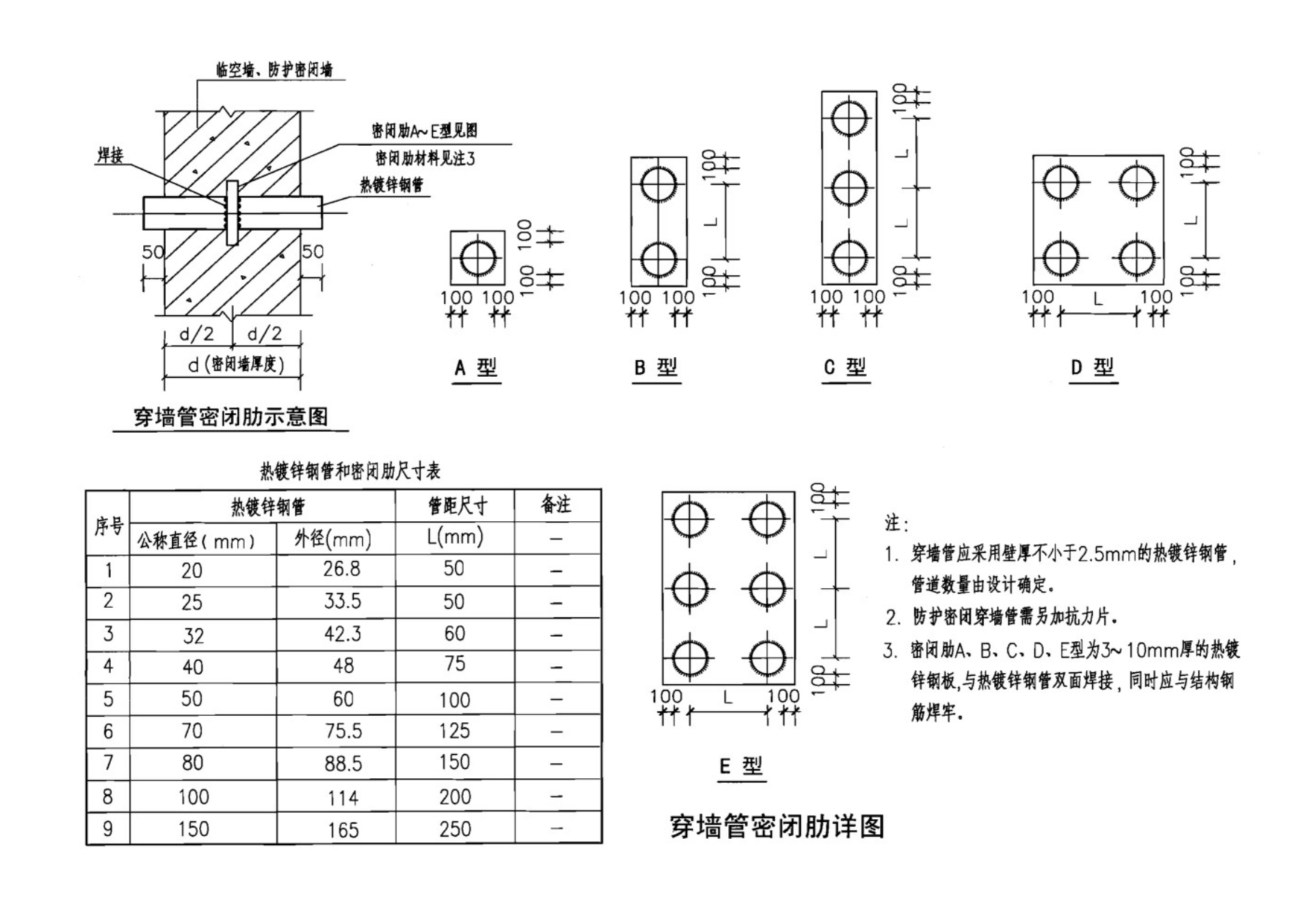

穿墙管密闭肋详图

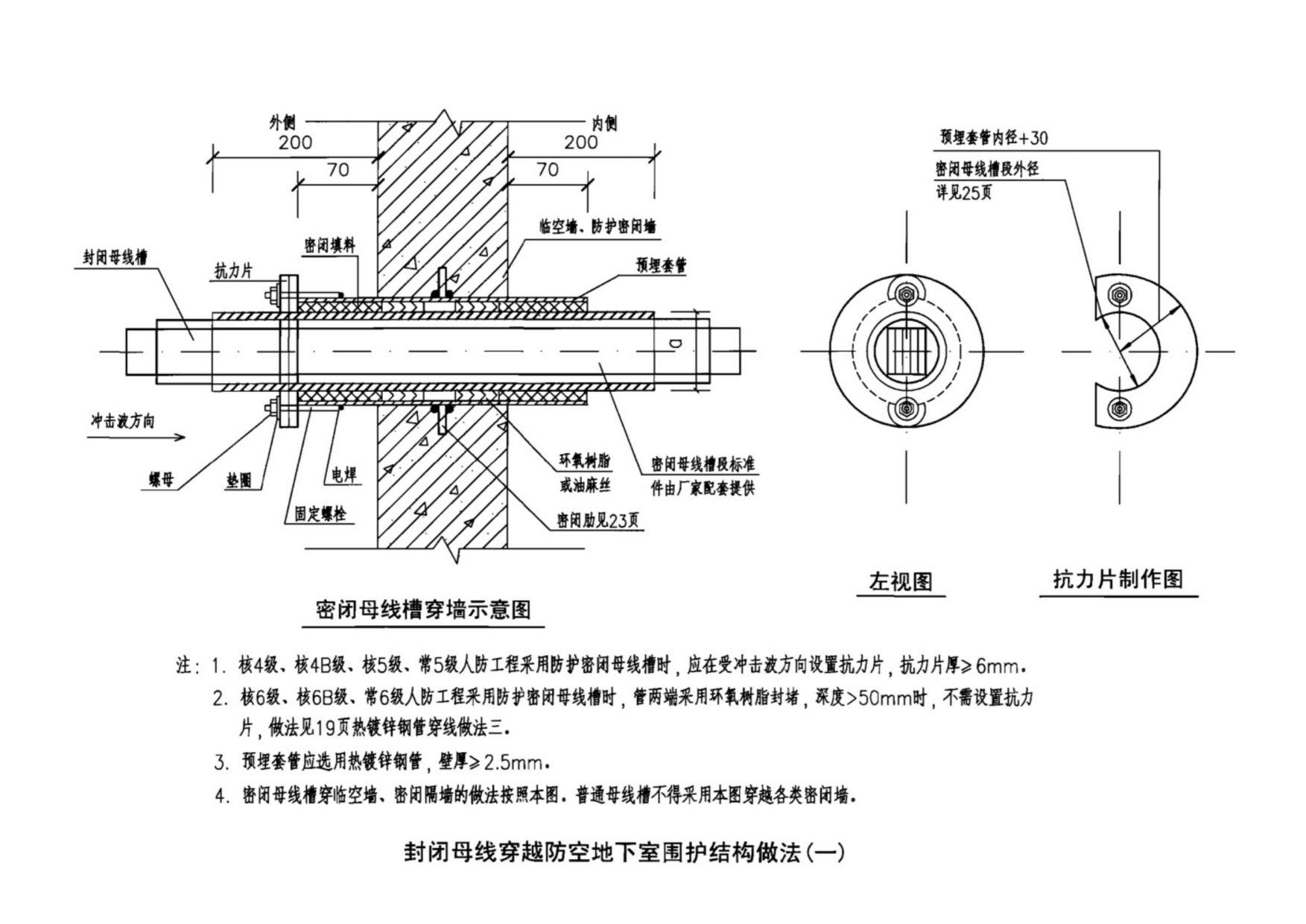

封闭母线穿越防空地下室围护结构做法（一）

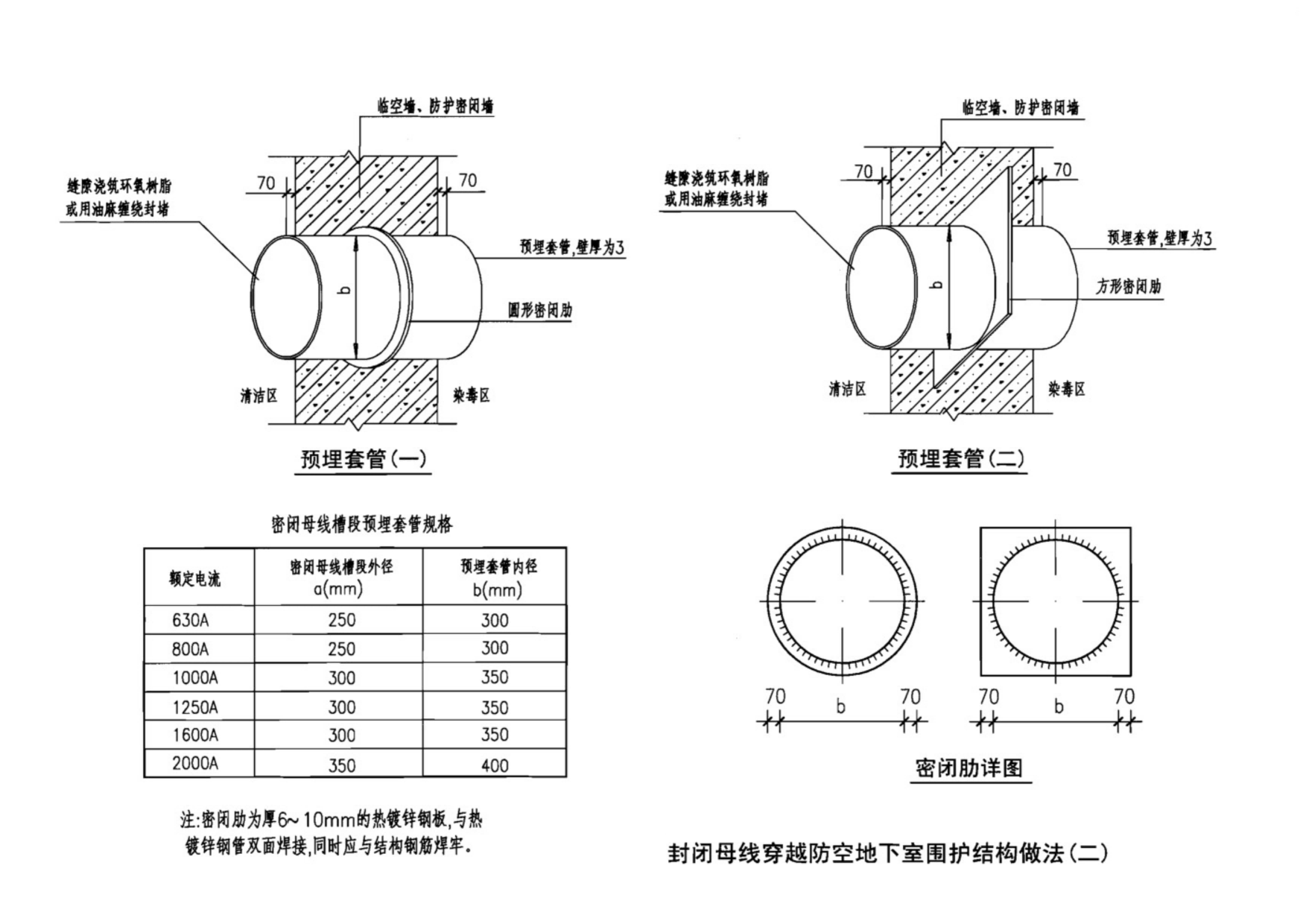

封闭母线穿越防空地下室围护结构做法（二）

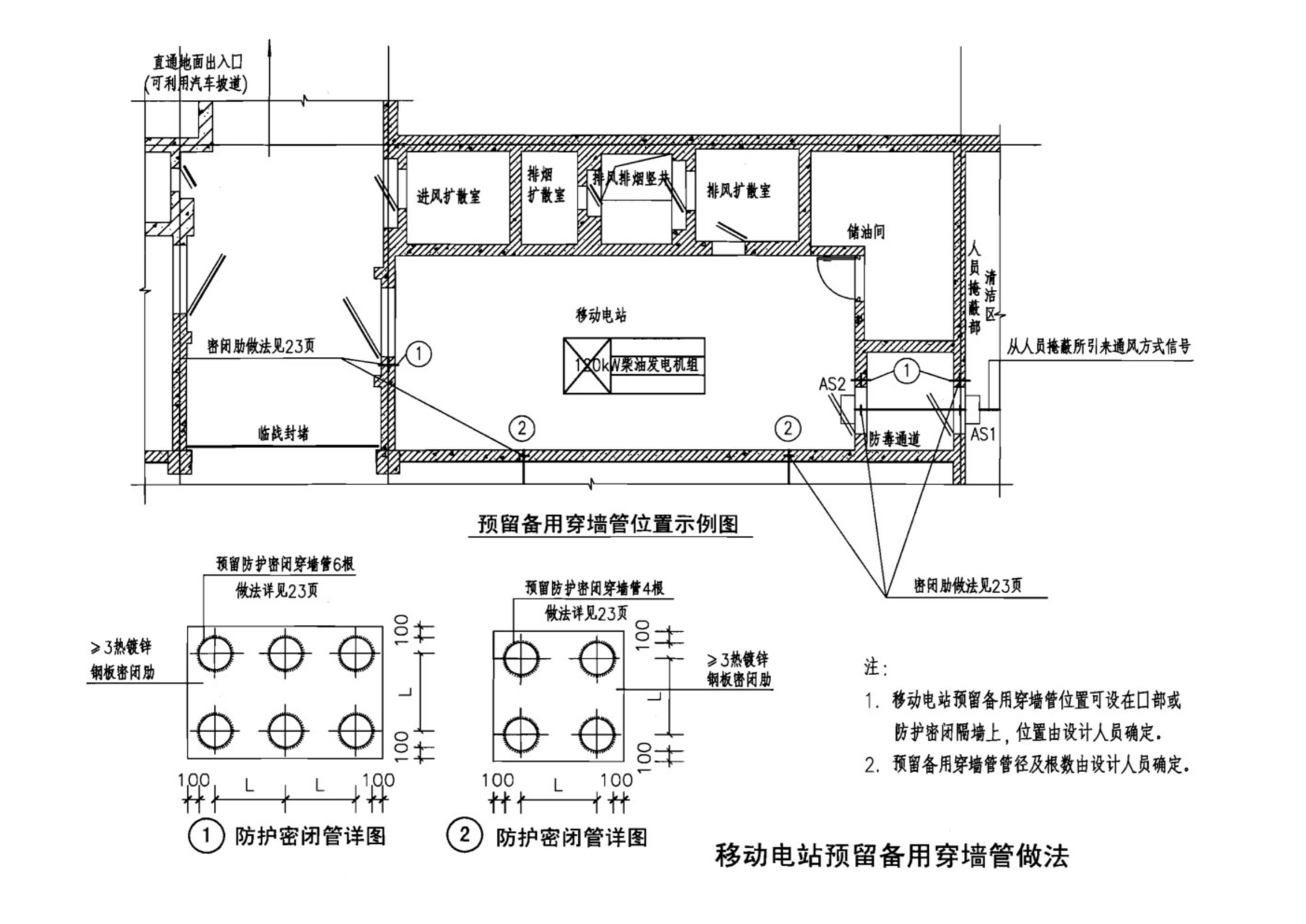

移动电站预留备用穿墙管做法
