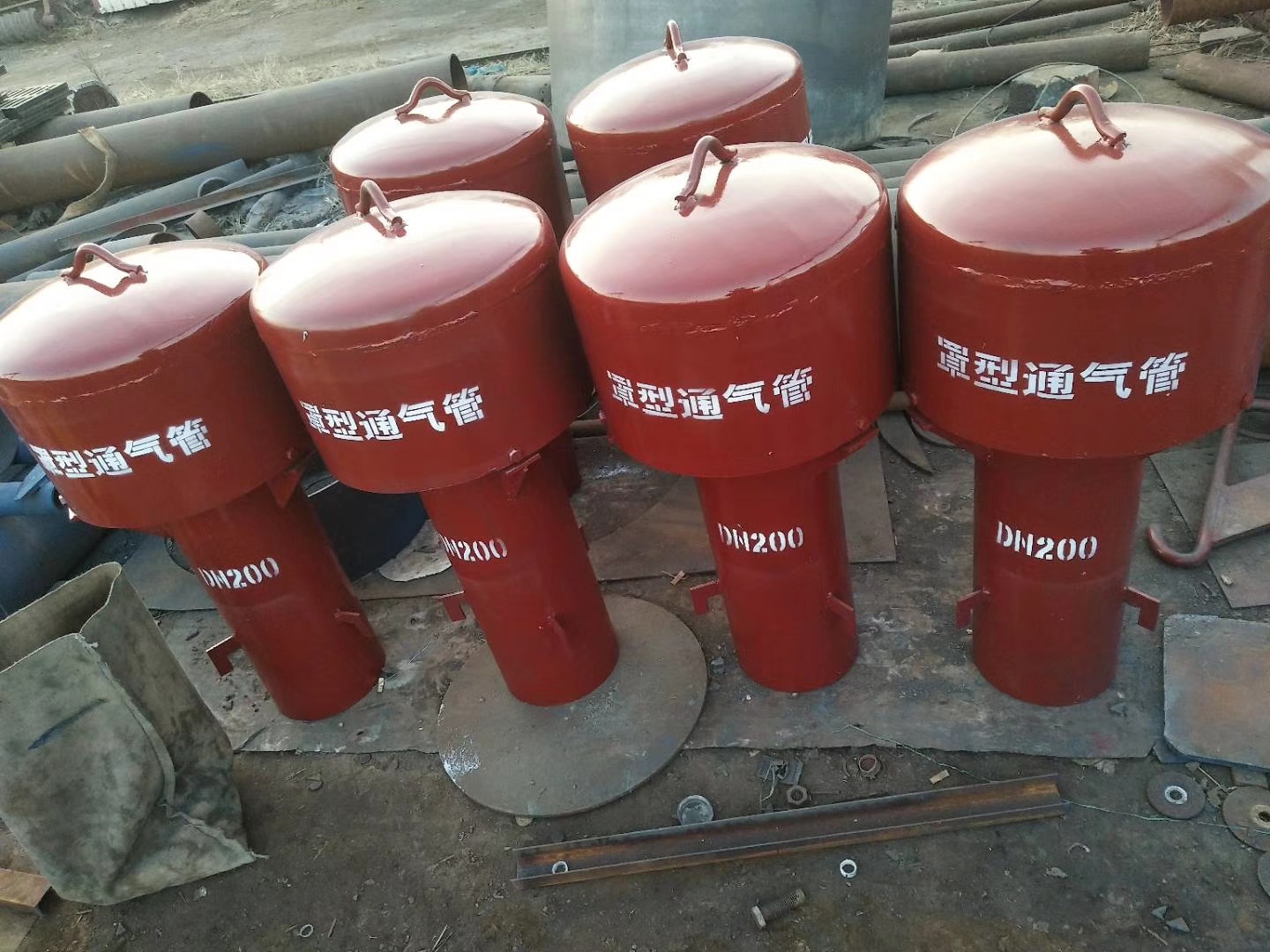

罩型通气管

产品介绍

一、概述：

罩型通气管严格按照由中华人民共和国建设部批准，由北京市市政工程设计研究总院、中国建筑标准设计研究所共同研制设计的02S403《钢制管件》标准图集生产制造。

二、罩型通气管产品介绍

罩型通气管适用于蓄水水池及水箱安装。罩型通气管为使排水系统内空气流通，压力稳定，防水封破坏而设置的与大气相通的一种产品。

三、罩型通气帽规格型号及高度:

型号：Z-200、Z-300、Z-400、Z-600共四种规格，覆土埋深高度规格分为:H3=0、H3=500、H3=1000共三种规格。

1、Z-200：H3=0，高度890mm，重量60.06kg；H3=500，高度1380mm，重量75.83kg；H3=1000，高度1890mm，重量为91.59kg；

2、Z-300：H3=0，高度1000mm，重量109.84kg；H3=500，高度1500mm，重量132.96kg；H3=1000，高度2000mm，重量256.16kg；

3、Z-400：H3=0，高度1120mm，重量186.4kg；H3=500，高度1620mmmm，重量217.08kg；H3=1000,高度2120mm，重量247.7kg；

4、Z-600：H3=0，高度1450mm，重量447.9kg；H3=500，高度1950mm，重量508.4kg；H3=1000，高度2450mm，重量569.1kg；

说明 :

1、通气管设计气体流速为5m/s，过滤(网、布)层气体平均流速为0.75m/s，浦网布安装时应采用同等材料进行缝合，内罩可用无毒非金属材料制作;

2、通气管按覆土层厚度(H3 )0.0m、0.5m、1.0m三种设计，0.0m适用于南方地区，0.5m适用于中部地区，1.0适用于寒冷地区

3、焊接后的除锈、防腐要求根据客户设计要求制作有条件地区通风帽可根据设计要求采用玻璃钢或不锈钢材料制作，以达到更好的防腐并延长使用寿命。

四、罩型通气管性能说明

1、将排水管道内的有毒有害气体排放出去，以满足卫生要求;

2、通气管向蓄水池、水箱及排水管道内补充新鲜空气，以减轻金属管的腐蚀，延长使用寿命;

3、蓄水池、水箱应设置两根以上的通气管以提高排水系统的能力，防止死水形成，串味，减轻气压波动幅度，保护水封，防止水封破坏。

4、能快速地将蓄水池及水箱内的水蒸气及有害气体排出，内置纱布纱网能有效的阻止防止病媒、昆虫和尘埃进入以破坏水质。

五、罩型通气管安装外形尺寸表：
