VSSJA(AF)型法兰松套补偿接头

产品介绍

法兰松套补偿接头的型号是:VSSJA和AF，VSSJA是厂标型号；AF 是国家标准中的型号。执行中华人民共和国国家制造标准GB/T 12465-2017。

一、VSSJA(AF)型法兰松套补偿接头介绍

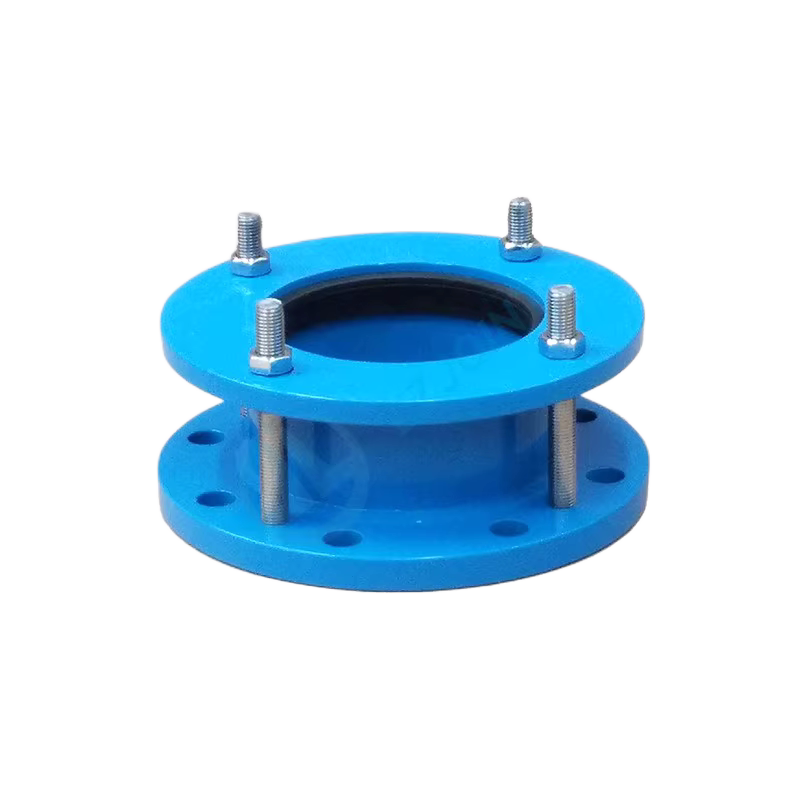

VSSJA(AF)型法兰松套补偿接头，又叫法兰松套伸缩接头、法兰松套伸缩节，型号VSSJA型或AF型。本产品由本体、密封圈、压盖、螺栓、螺母组成。主要用于吸收位移，而不能承受压力推力的补偿接头。适合阀门等设备与管道的连接，连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心，从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。

本产品优点：实现了管道一边法兰连接，一边为承插式的安装方式，无需焊接，结构合理，密封可靠，实现了快速安装，节约安装时间。安装方便快捷、密封可靠、维修方便。

产品规格：DN65-4000mm

工作压力：0.25Mpa、0.6Mpa、1.0Mpa、1.6Mpa

材质：QT-400（球墨铸铁），Q235A（碳钢），1Cr18Ni9Ti（不锈钢）。

二、VSSJA(AF)型法兰松套补偿接头应用范围

本产品适用于弱酸、弱碱、若腐蚀类液体，可用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。

三、VSSJA(AF)型法兰松套补偿接头安装简要说明

VSSJA(AF)型法兰松套补偿接头安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下依靠相互斜度，紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，补偿因热胀冷缩和地基沉降引起的管线轴向位移及挠曲和偏心，并确保密封无渗漏，防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接的装置，从而起到自动补偿之目的。

四、VSSJA(AF)型法兰松套补偿接头PN2.5的技术参数                  表中单位均为毫米

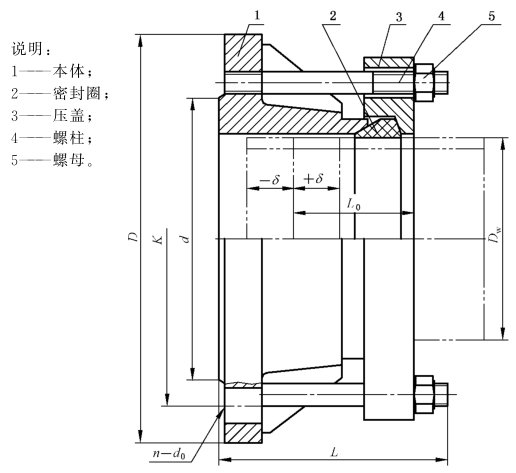

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	管子插入长度≈L0	最大伸缩量δ	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	160	130	14	4	M12	110	118	65	25.0	5.7
80	89	190	150	18		M16	128				6.8
100	108	210	170				148	123			8.5
	114										8.9
125	133	240	200		8		178				10.5
	140										11.0
150	159	265	225				202				12.5
	168										13.8
200	219	320	280				258				15.8
250	273	375	335		12		312	130			22.3
300	325	440	395	22		M20	365	160	85	32.5	30.3
350	355	490	445				415				33.4
	377										36.0
400	457	540	495		16		465				38.8
	426										40.4
450	480	595	550				520				48.6
	480										50.6
500	508	645	600		20		570				52.8
	530										58.5
600	610	755	705	26		M24	670				66.4
	630										72.6
700	720	860	810		24		775				85.0
800	820	975	920	30		M27	880	255	130	65.0	176.2
900	920	1075	1020				980				194.5
1000	1020	1175	1120		28		1080				215.4
1200	1220	1375	1320		32		1280				298.3
1400	1420	1535	1520		36		1480	270			332.4
1600	1620	1790	1730		40		1690				453.9
1800	1820	1990	1930		44		1890				518.9
2000	2020	2190	2130		48		2090				601.9
2200	2220	2405	2340	33	52	M30	2295	275			673.7
2400	2420	2605	2540		56		2495				732.1
2600	2620	2805	2740		60		2695	300	140	70	823.6
2800	2820	3030	2960	36	64	M33	2910				977.1
3000	3020	3230	3160		68		3110				1043.9
3200	3220	3430	3360		72		3310				1134.8
3400	3420	3630	3560		76		3510				1218.2
3600	3620	3840	3770		80		3720				1334.5
3800	3820	4045	3970	39		M36	3920				1465.8
4000	4020	4245	4170		84		4120				1503.5

VSSJA(AF)型法兰松套补偿接头PN6的技术参数                  表中单位均为毫米

;margin-left:

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	管子插入长度≈L0	最大伸缩量δ	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	160	130	14	4	M12	110	118	65	25.0	5.7
80	89	190	150	18		M16	128				6.8
100	108	210	170				148	123			8.5
	114										8.9
125	133	240	200		8		178				10.5
	140										10.8
150	159	265	225				202				12.5
	168										13.8
200	219	320	280				258				15.8
250	273	375	335	22	12		312	130			22.3
300	325	440	395			M20	365	160	85	32.5	30.3
350	355	490	445				415				33.4
	377										36.0
400	457	540	495		16		465				38.8
	426										40.4
450	480	595	550				520				48.6
	480										50.6
500	508	645	600		20		570				52.8
	530										58.5
600	610	755	705	26		M24	670				66.4
	630										72.6
700	720	860	810		24		775				85.0
800	820	975	920	30		M27	880	255	130	65.0	176.2
900	920	1075	1020				980				194.5
1000	1020	1175	1120		28		1080				215.4
1200	1220	1405	1340	33	32	M30	1295				312.6
1400	1420	1630	1560	36	36	M33	1510	270			369.1
1600	1620	1830	1760		40		1710				4498.1
1800	1820	2045	1970	39	44	M36	1920				575.0
2000	2020	2265	2180	42	48	M39	2125				708.6
2200	2220	2475	2390		52		2335	275			821.7
2400	2420	2685	2600		56		2545				919.1
2600	2620	2905	2810	48	60	M45	2750	300	140	70.0	1125.5
2800	2820	3115	3020		64		2960				1247.2
3000	3020	3315	3220		68		3160				1331.6
3200	3220	3525	3430		72		3370				1484.8
3400	3420	3735	3640		76		3580				1636.5
3600	3620	3970	3860	56	80	M52	3790				1906.0





VSSJA(AF)型法兰松套补偿接头PN10的技术参数                  表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	管子插入长度≈L0	最大伸缩量δ	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	185	145	18	8	M16	122	118	65	25.0	6.3
80	89	200	160				138				7.4
100	108	220	180				158	123			8.7
	114										10.4
125	133	250	210				188				11.3
	140										12.7
150	159	285	240	22		M20	212				14.8
	168										15.9
200	219	340	295				268				19.4
250	273	395	350		12		330	130			27.5
300	325	445	400				370	160	85	32.5	33.5
350	355	505	460		16		430				38.4
	377										42.0
400	457	565	515	26		M24	482				44.6
	426										48.0
450	480	615	565		20		532				56.4
	480										58.2
500	508	670	620				585				63.4
	530										70.2
600	610	780	725	30		M27	685				79.6
	630										87.1
700	720	895	840		24		800				104.1
800	820	1015	950	30		M30	905	255	130	65.0	198.5
900	920	1115	1050		28		1005				210.3
1000	1020	1230	1160	36		M33	1110				242.3
1200	1220	1455	1380	39	32	M36	1330				357.9
1400	1420	1675	1590	42	36	M39	1535	270			419.2
1600	1620	1915	1820	48	40	M45	1760				621.7
1800	1820	2115	2020		44		1960				724.0
2000	2020	2325	2230		48		2170				834.2
2200	2220	2550	2440	56	52	M52	2370	275			1016.2
2400	2420	2760	2650		56		2570				1165.0
2600	2620	2960	2850		60		2780	300	140	70.0	1327.6
2800	2820	3180	3070		64		3000				1508.4
3000	3020	3405	3290	62	68	M56	3210				1723.4







VSSJA(AF)型法兰松套补偿接头PN16的技术参数                  表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	管子插入长度≈L0	最大伸缩量δ	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	185	145	18	8	M16	122	118	65	25.0	6.3
80	89	200	160				138				7.4
100	108	220	180				158	123			8.7
	114										10.4
125	133	250	210				188				11.3
	140										12.7
150	159	285	240	22		M20	212				14.8
	168										15.9
200	219	340	295		12		268				19.4
250	273	405	355	26		M24	320	130			27.5
300	325	460	410				378	160	85	32.5	35.9
350	355	520	4670		16		438				40.3
	377										46.2
400	457	580	525	30		M27	490				49.1
	426										52.8
450	480	640	585		20		550				58.1
	480										62.5
500	508	715	650	33		M30	610				72.2
	530										79.4
600	610	840	770	36		M33	725				94.5
	630										95.7
700	720	910	840		24		795				104.1
800	820	1025	950	39		M36	900	255	130	65.0	198.5
900	920	1125	1050		28		1000				211.8
1000	1020	1255	1170	42		M39	1115				254.4
1200	1220	1485	1390	48	32	M45	1330				393.9
1400	1420	1685	1590		36		1530				452.0
1600	1620	1930	1820	56	40	M52	1750				668.0
1800	1820	2130	2020		44		1950				779.0
2000	2020	2345	2230	62	48	M56	2150				994.0
