VSSJA-1(BF)型单法兰松套限位补偿接头

产品介绍









单法兰松套限位补偿接头的型号是:VSSJA-1和BF，VSSJA-1是厂标型号；BF 是国家标准中的型号。执行中华人民共和国国家制造标准GB/T 12465-2017。

一、VSSJA-1(BF)型单法兰松套限位补偿接头介绍

VSSJA-1(BF)型单法兰松套限位补偿接头，又叫单法兰松套限位伸缩接头、单法兰限位伸缩器、BF型伸缩接头、BF型伸缩器。主要用于防止管道因超量位移导致补偿接头的泄露与损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接的专用装置。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量， 确保管道的安全运行。

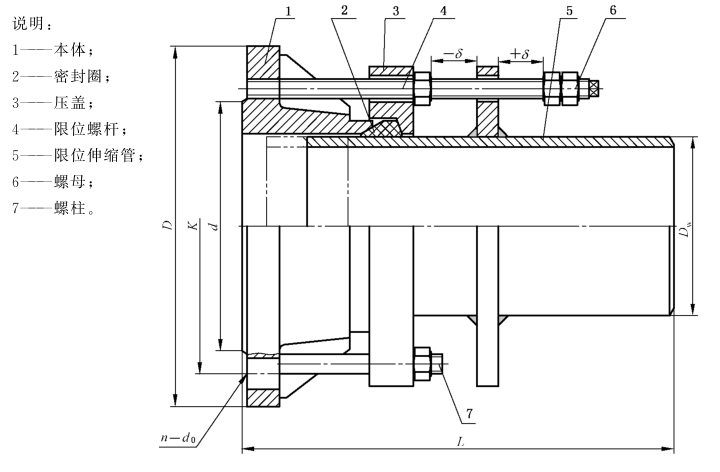

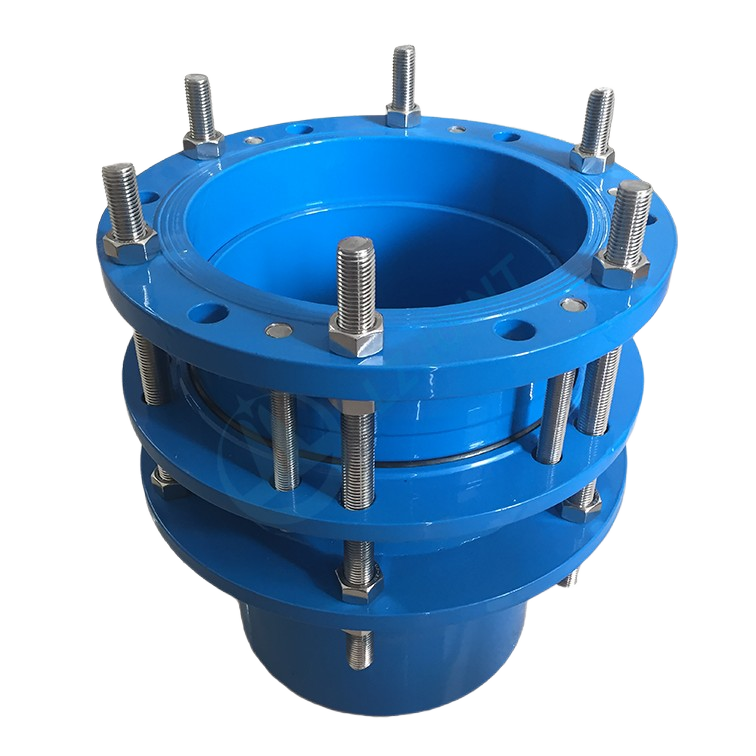

本产品由本体、密封圈、压盖、限位螺杆、限位伸缩管、螺柱、螺母组成。

产品规格：DN65-3600mm

工作压力：0.6Mpa、1.0Mpa

材质：QT-400（球墨铸铁），Q235A（碳钢），1Cr18Ni9Ti（不锈钢）。

二、VSSJA-1(BF)型单法兰松套限位补偿接头安装简要说明

本产品适用于一边与法兰连接，一边与管道焊接，产品在出厂前均已装配好，安装时将产品两边与管道法兰连接好，调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，即可投入使用。

在试压时，应将产品两边的管道固定好，防止产品受到巨大的轴向承受力而损坏产品。

三、VSSJA-1(BF)型单法兰松套限位补偿接头应用范围

SSJA-1（BF）型单法兰松套限位补偿接头系列产品适用于弱酸、弱碱、若腐蚀类液体，可用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250℃的蒸汽和颗粒粉状等介质。

四、VSSJA-1(BF)型法兰松套补偿接头PN6的技术参数               表中单位均为毫米

公称 尺寸 DN	管子 外径 Dw	法兰连接尺寸					密封面 d	总长 L	伸缩量δ	质量 kg
		法兰 外径D	螺栓孔中心圆直径K	螺栓 孔径do	螺栓
					n个	th.
65	76	160	130	14	4	M12	110	340	25.0	8.3
80	89	190	150	18		M16	128			9.0
100	108	210	170				148			13.0
	114									13.8
125	133	240	200		8		178			15.8
	140									16.6
150	159	265	225				202			20.3
	168									21.1
200	219	320	280				258			25.7
250	273	375	335		12		312			44.2
300	325	440	395	22		M20	365	350	32.5	48.6
350	377	490	445				415			57.2
400	426	540	495		16		465			64.2
450	480	595	550				520			77.4
500	530	645	600		20		570			87.8
600	630	755	705	26		M24	670			107.3
700	720	860	810		24		775			124.6
800	820	975	920	30		M27	880	590	65.0	271.8
900	920	1075	1020				980			369.2
1000	1020	1175	1120		28		1080			416.8
1200	1220	1405	1340	33	32	M30	1295			574.7
1400	1420	1630	1560	36	36	M33	1510			797.1
1600	1620	1830	1760		40		1710			1067.1
1800	1820	2045	1970	39	44	M36	1920			1270.9
2000	2020	2265	2180	42	48	M39	2125			1510.8
2200	2220	2475	2390		52		2335			1845.1
2400	2420	2685	2600		56		2545			2064.7
2600	2620	2905	2810	48	60	M45	2750	600	70.0	2368.2
2800	2820	3115	3020		64		2960			2554.6
3000	3020	3315	3220		68		3160			2692.8
3200	3220	3525	3430		72		3370			2850.6
3400	3420	3735	3640		76		3580			2990.0
3600	3620	3970	3860	56	80	M52	3790			3196.0
