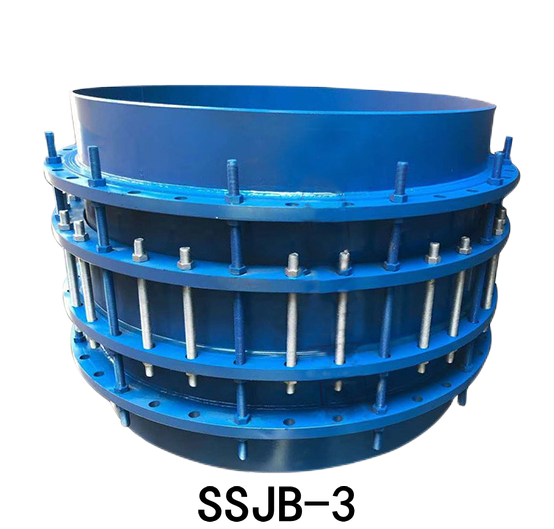

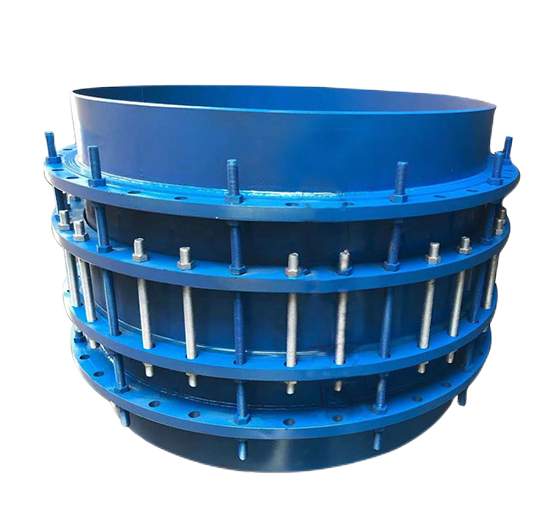

SSJB-3(BY)型压盖松套限位补偿接头

产品介绍



压盖松套限位补偿接头的型号是:SSJB-3和BY，SSJB-3是厂标型号；BY 是国家标准中的型号。执行中华人民共和国国家制造标准GB/T 12465-2017。

一、SSJB-3(BY)型压盖松套限位补偿接头介绍

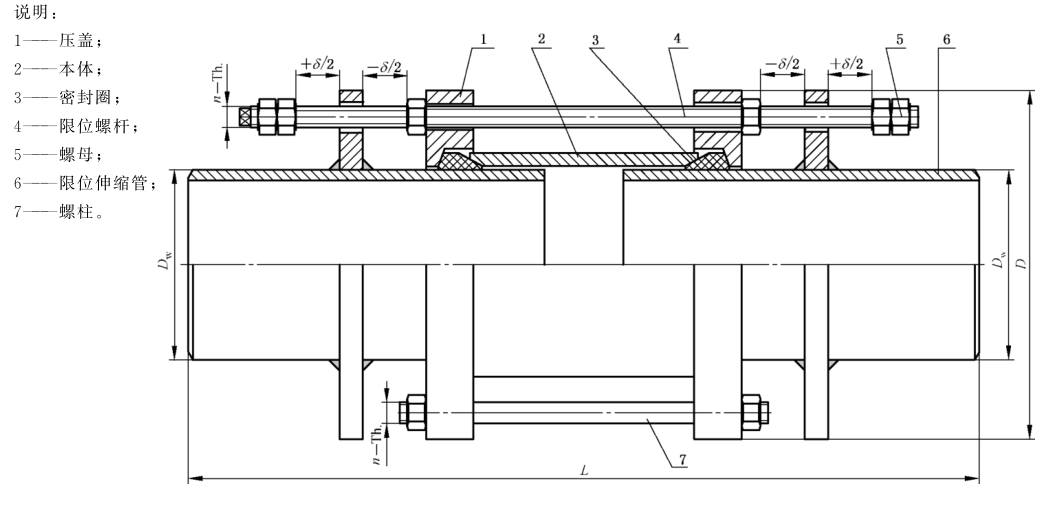

SSJB-3(BY)型压盖松套限位补偿接头，又叫压盖限位伸缩接头、压盖限位伸缩器、压盖限位伸缩接、BY型伸缩接头、BY型伸缩器。本产品由压盖、本体、密封圈、限位螺杆、螺母、限位伸缩管、螺柱组成。适用于两边均与法兰的连接或者焊接，安装在管道上与阀门连接，即补偿了管道的伸缩量又对阀门的维修起到了极大的方便。是泵、阀门等设备与管道连接的一种新型的管道补偿伸缩接头，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装或者维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道，不仅提高工作效率，而且针对泵、阀门等设备起到一定保护作用。

本产品是由松套补偿接头和两个限位伸缩短管组合而成。能防止管道因超量位移导致补偿接头的泄漏和损坏，主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接的装置。能够通过压盖与本体的相互挤压，造成密封圈的变形从而实现在补偿管道轴向位移的同时，能够保证管道线路的高度密封。

产品规格：DN65-4000mm

工作压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa

材质：QT-400（球墨铸铁），Q235A（碳钢），HT20（灰铁），1Cr18Ni9Ti（不锈钢）。

性能特点

1、伸缩量大、安装简单方便，使用寿命长、维修非常方便。

2、便于水泵，阀门的安装维修更换；

3、采用柔性连接，有效降低管道线路的振动和噪音的影响。

4、实现在补偿管道轴向位移的同时保证管道线路的高度密封。

二、安装简要说明

安装时松开压盖螺母，调整至安装长度后把两端的短管与管道焊接，后用对角法均匀拧紧螺母，调整好防脱螺母即可。

1、在安装使用前，请确认该产品是否与你的管道使用工况一致（包括：压力、温度、介质、连接标准）。

2、本公司产品出厂时，长度已调整好，一般情况下安装时无需拉长或缩短，便可直接连接安装。

3、安装时如需将产品拉长或缩短，首先应松开压盘螺母使密封圈松开后再进行长度调节。调节好后，对称压紧压盘螺母，使压盘压紧密封圈，以防泄漏。

4、安装补偿接头时，要保持该产品与管线轴线平行。在架空安装时，两端要设置水泥或金属支架，以免产生位移，伸缩器最大偏角度≤2°。

5、产品在运输装卸时严禁摔打碰撞，以免损坏密封圈。

三、应用范围

本产品适用于有震动或有一定斜度及在拐弯的管道中的连接。具有良好的综合性能，广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

四、压盖松套限位补偿接头技术参数         表中单位均为毫米

公称尺寸DN	管子外径 Dw	外形尺寸		限位螺杆和螺柱		伸缩量 δ	质量 kg
		外径D	总长L	n个	th.
65	76	155	645	2	M12	45	10.1
80	89	165					14.2
100	108	190					20.4
	114	195					23.3
125	133	215					26.5
	140	225					28.1
150	159	245			M16		32.6
	168	255					33.3
200	219	310					44.7
250	273	375		3	M20		66.6
300	325	440	655			55	87.8
350	377	490		4			102.7
400	426	540					110.3
450	480	590		5			133.0
500	530	645					150.4
600	630	750					176.4
700	720	850		6			210.5
800	820	965	1075		M24	75	453.7
900	920	1065		7			636.9
1000	1020	1165					700.6
1200	1220	1365		8			837.2
1400	1420	1590		9	M27		1192.1
1500	1520	1690		10			1278.8
1600	1620	1795					1387.5
1800	1820	2000		11			1723.2
2000	2020	2200		12			2092.6
2200	2220	2420		13	M30		2468.1
2400	2420	2635		14			2735.2
2600	2620	2835		15			3016.4
2800	2820	3040		16	M33		3461.8
3000	3020	3240		17			3872.3
3200	3220	3440	1130	18		130	4314.7
3400	3420	3640		19			4672.6
3600	3620	3850		20	M36		4812.0
3800	3820	4050	1180	21			4951.0
4000	4020	4250		22			5091.0
