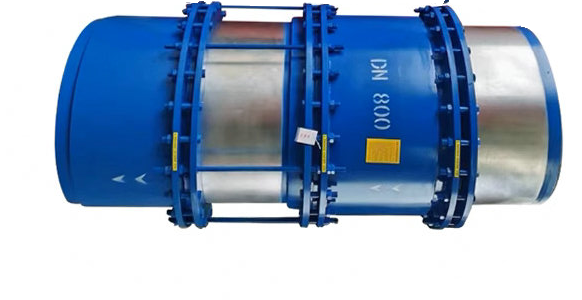

直流无推力套筒补偿器

产品介绍











一、直流无推力套筒补偿器介绍：

无推力套筒补偿器的问世，是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的，重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了旁通管式无推力补偿器应力过于集中，介质阻力大的弊端。

无推力套筒补偿器是利用流体力学中的帕斯卡理论，在设计结构上巧妙的采用一个密环环形汽室，这个汽室两端分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的截面积恰好和伸缩管横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质盲板压力，而引起的对固定支架的推力负荷。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。

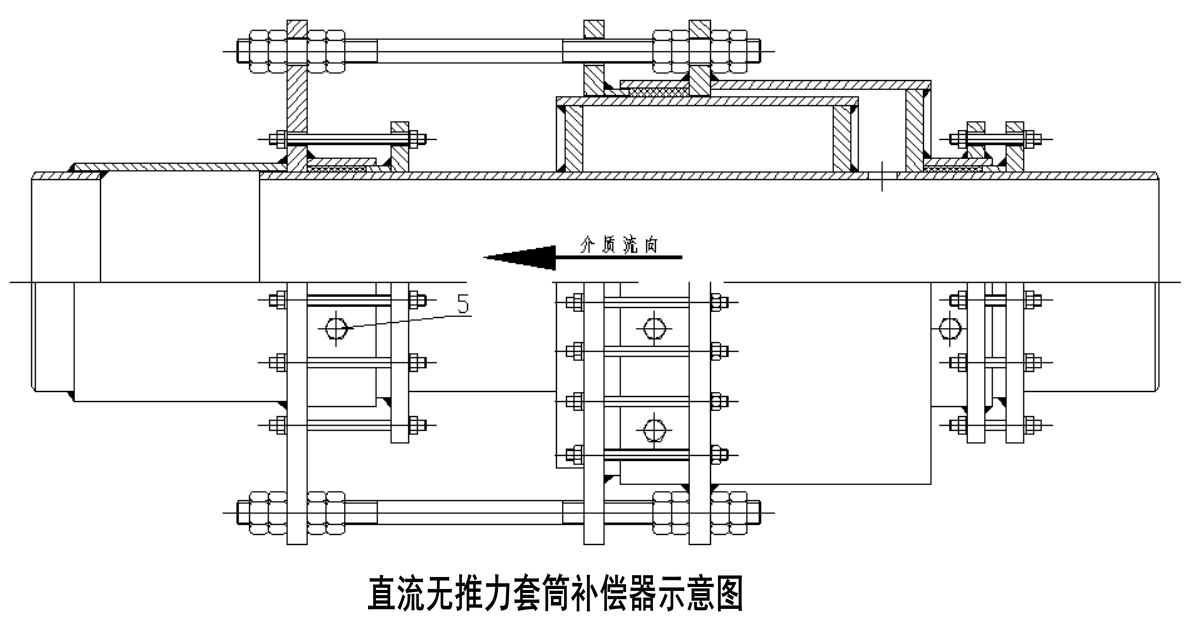

无推力套筒补偿器由左端套管、左端芯管、右端套管、右端芯管、左端内密封圈、左端外密封圈、右端内密封圈、右端外密封圈及连接紧固件构成，其特征在于：左端套管的内圆和左端芯管的外壁凸起的两侧之间各有一个圆环状楔锥形空间，右端套管的内部凸起的两侧和右端芯管的外圆之间也各有一个圆环状楔锥形空间，其各自的圆环状楔锥形空间内，分别装有于其相匹配的圆环状楔锥形的左端内密封圈、左端外密封圈、右端内密封圈、右端外密封圈。

二、无推力套筒补偿器安装要求：

(1)与补偿器两端相焊接的管段壁厚≥6mm时，进行坡口处理，焊后按要求进行水压检漏试验。

(2)滑动支架和固定支架根据设计安装，使用ZTWB型，除不计算介质工作压力的推力外，其余相同。为管道无侧向位移，而沿轴向伸缩，补偿器两端一般应安装导向滑动支架，在管道转弯处，安装固定支架。

(3)补偿器的保温防护结构均与管道同路，但对伸缩管伸缩部分，不可产生约束力。

(4)本补偿器在各种环境气温下，均可按较大安装长度LMax进行安装，不需予以拉伸或压缩。



直流无推力套筒补偿器技术参数
公称直径  DN	芯管内径  Dmm	芯管外径  D2mm	法兰外径  D3mm	填料室内径  D4mm	填料室长度  Bmm	补偿量  △L mm	安装长度  Lmax mm	1.6Mpa 时 摩察 力Pc N	重量  Kg
50	47	55	160	71	150	200	1305	8281	36.61
65	62	71	190	87	150	200	1305	10640	48.02
70	65	74	200	90	150	200	1305	11091	54.08
80	78	87	220	103	150	200	1305	12866	64.64
100	96	106	250	122	180	250	1605	18810	91.64
125	121	131	280	147	180	250	1605	23247	115.36
150	146	157	320	173	180	250	1605	27861	141.38
200	204	217	406	237	180	250	1605	38508	217.43
250	251	270	480	290	210	300	1910	55899	361.14
300	301	322	556	348	210	300	1910	66665	470.40
350	351	373	640	399	210	300	2010	77224	596.59
400	402	426	716	452	230	350	2310	95689	728.42
450	450	478	790	504	230	350	2310	94450	988.93
500	501	528	880	554	250	400	2600	113232	1384.94
600	602	630	1030	656	250	400	2600	135016	1646.27
700	692	720	1200	746	250	400	2600	155290	2117.9
800	792	820	1340	852	290	450	2950	209155	2789.90
900	888	920	1500	952	290	450	2950	230174	3441.32
1000	984	1020	1640	1052	290	450	2950	255193	4002.90
1200	1204	1240	1874	1274	290	450	2950	269270	5260.9
